ÉQUIPEMENT DE PROCESSUS DE MOULIN CHAUD DE PETIT PAIN
Base de conception
1. Spéc. de matière première : 80×80×2000mm-200x200x2000mm 2. Spéc. de produits finis : Barre déformée laminée à chaud de Φ10~Φ30mm, 12m de la longueur de la coupe 3. Sortie horaire : 10t/h |
Type de roulement et configuration de laminoir
Caractéristique d'équipement
1. Le support de laminoir adopte le type contraint d'avance. Ce type est haut rigidité et facile de changer le rouleau. 2. L'entraînement du laminoir applique le réducteur et le duplex adoptent boîte de vitesse unie par réduction de deux-catégorie. Ce type a l'avantage suivant : bas poids, petit volume, profession économique de l'espace, coût bas et etc. Matériel d'arbre de pignon : 42CrMo forgé, matériel ZG35CrMo de vitesse de roue, la boîte est des pièces structurelles. 3. Entrer de lit de refroidissement adopte exempt de la table de rouleau pneumatique type entrant, qui a l'avantage de l'équipement léger, simple, le bas le coût et l'entretien facile ont rivalisé avec le type enteringdevice de plat de tablier. 4. le Fin-emblavage et le cisaillement à longueur aléatoire de vol adoptent les contrôles de fréquence pneumatiques d'embrayage expédient, type rotatoire. Ce type de le cisaillement volant a l'avantage de la basse puissance de moteur, électrique simple contrôle et bas investissement comparés au cisaillement arrêt/marche de vol. 5. L'empaquetement adopte le type combiné pneumatique mécanique la machine automatique, et le matériel pour empaqueter est fil machine de Φ6.5mm. |
Introduction d'équipement de processus
La billette froide qualifiée s'est soulevée à la table de rouleau de remplissage par la grue pour arriver à l'extrémité de four du four à réchauffage, puis pour être poussée dans le four à réchauffage pour chauffer par le poussoir de billette. Quand la température de billette atteint à 1150-1250℃, la billette sera éliminée du four par le dispositif de billette- ; par l'intermédiaire de four de la table de rouleau et de la table de rouleau fonctionnante avant laminoir, la billette entrera dans le laminoir rugueux, le laminoir intermédiaire et le laminoir de finition point par point. Les produits finis passeront par le dispositif resté de traitement thermique et être coupé par le cisaillement à longueur aléatoire de vol et puis arriver au lit de refroidissement pour se refroidir par le dispositif entrant de lit de refroidissement après accélérez la table de rouleau. Après refroidissement, par le dispositif de sortie de lit de refroidissement, les produits seront transférés à la table de rouleau de fin de bande, et puis vont au cisaillement de la longueur de la coupe. Après la coupe et l'inspection de la longueur de la coupe, les produits finis seront transférés à l'envergure de produit fini à partir de la parenthèse d'inspection d'envergure de croix de produit fini et puis rassemblés, empaquetés, pesés, marqués et finalement stockés. |
Liste d'équipement

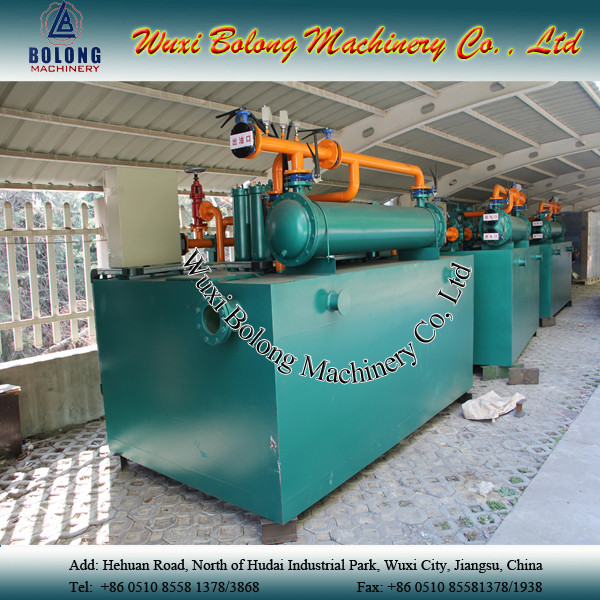

Partie mécanique | |
1 | Tourelle de poche/voiture mobile de poche/appui fixe par poche (déterminé par des clients) |
2 | Récipient de distribution |
3 | Voiture de récipient de distribution |
4 | Moule |
5 | Dispositif de vibration de moule |
6 | Dispositif d'entraînement de vibration |
7 | Couverture protectrice pour le dispositif de vibration |
8 | Coolings secondaires pulvérisant le cadre |
9 | Coolings secondaires pulvérisant le tuyau |
10 | Bec de pulvérisation pour l'eau de refroidissement secondaire |
11 | Dispositif de rouleau de soutien pour secondaire et se refroidir troisièmement |
12 | Retrait redressant la machine |
13 | Dispositif de transmission pour le retrait redressant la machine |
14 | Joint universel |
15 | Barre factice rigide |
16 | Dispositif de stockage de barre factice |
17 | Rouleau de guide pour le dispositif de stockage de barre factice |
18 | Table de rouleau de la livraison de billette |
19 | Poussoir hydraulique de billette |
20 | Plate-forme pour la collection de billette |
21 | Découpeuse de flamme/cisaillement hydraulique (déterminé par des clients) |
Système de contrôle d'électricités | |
23 | Système de contrôle pour la vibration de moule |
24 | Système de contrôle pour le retrait redressant la machine |
25 | Système de contrôle efficace pour la barre factice |
28 | Système de contrôle pour la table de rouleau de la livraison de billette |
29 | Système de contrôle pour la billette |
30 | Système de contrôle pour la station hydraulique centrale |
Structure métallique | |
31 | Plate-forme de bâti principale |
32 | Plate-forme de bâti |
33 | Plate-forme pour le stockage de barre factice |
Système auxiliaire | |
34 | Circuit hydraulique |
35 | Décharge du dispositif pour la vapeur secondaire de coolings |
36 | Système de contrôle pour l'eau de refroidissement secondaire |
37 | Boîte suspendue d'opération pour le retrait redressant la partie |
38 | La configuration spéciale peut être fournie selon des exigences de clients |
