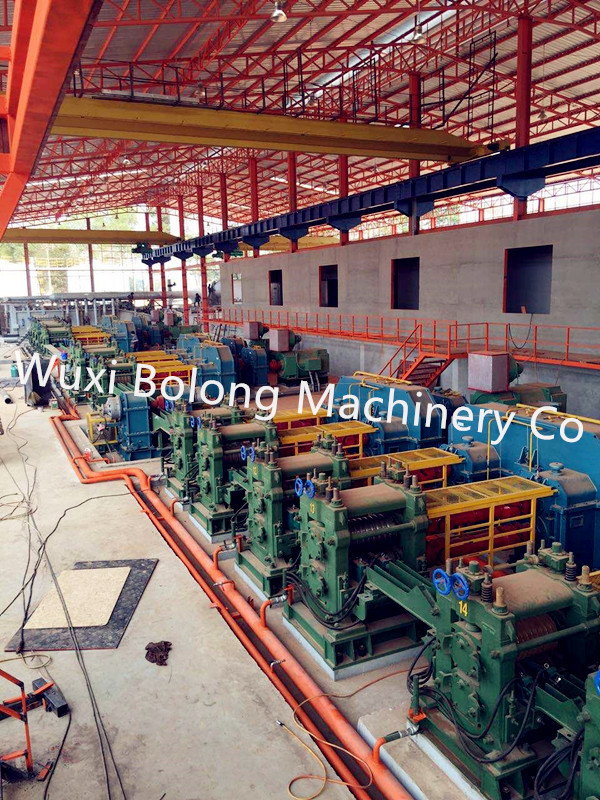

Coupez à la machine à laminage à chaud de la longueur 12M avec le groupement hydraulique de poussoir de billette
ÉQUIPEMENT DE PROCESSUS DE MOULIN CHAUD DE PETIT PAIN
Base de conception
1 Spéc. de matière première : 100×100×2000mm
Spéc. de 2 produits finis : Barre déformée laminée à chaud de Φ10~Φ28mm,
12m de la longueur de la coupe
Sortie 3 horaire : 10t/h
Type de roulement et configuration de laminoir
1 type de disposition de laminoir adopte semi-continu.
2 rouler la section minimale Φ10mm a déformé la barre basée sur 75×75mm
les billettes, passages de roulement est de 15.
3 adoptez « un support le type de service » pour réduire des passages de roulement graduellement.
4 il y a des supports du total 11 de laminoir dans la chaîne de production entière,
y compris le laminoir Φ400×1 rugueux, laminoir Φ300×6 intermédiaire
et laminoir du finissage Φ300×2×2.
Commande de laminoir 5 : Le laminoir Φ400×1 rugueux est moteur à courant alternatif. Φ300×6
le laminoir intermédiaire est de « les lecteurs six un moteur à courant alternatif ».
le laminoir de finissage est de « les lecteurs deux un C.C »
Φ300×2×2
6 que la vitesse de roulement la plus élevée des produits finis se tient pour rouler Φ10mm
la barre déformée est 8m/s.
Caractéristique d'équipement
1. Le support de laminoir adopte le type contraint d'avance. Ce type est haut
rigidité et facile de changer le rouleau.
2. L'entraînement du laminoir applique le réducteur et le duplex adoptent
boîte de vitesse unie par réduction de deux-catégorie. Ce type a l'avantage suivant :
bas poids, petit volume, profession économique de l'espace, coût bas et etc.
Matériel d'arbre de pignon : 42CrMo forgé, matériel ZG35CrMo de vitesse de roue,
la boîte est des pièces structurelles.
3. Entrer de lit de refroidissement adopte exempt de la table de rouleau pneumatique
type entrant, qui a l'avantage de l'équipement léger, simple, le bas
le coût et l'entretien facile ont rivalisé avec le type entrer de plat de tablier
dispositif.
4. le Fin-emblavage et le cisaillement à longueur aléatoire de vol adoptent
les contrôles de fréquence pneumatiques d'embrayage expédient, type rotatoire. Ce type de
le cisaillement volant a l'avantage de la basse puissance de moteur, électrique simple
contrôle et bas investissement comparés au cisaillement arrêt/marche de vol.
5. L'empaquetement adopte le type combiné pneumatique mécanique
la machine automatique, et le matériel pour empaqueter est fil machine de Φ6.5mm.
Liste d'équipement de processus
Non | Nom d'équipement | Quantité |
Unité poids (t) |
Total poids (t) |
Représentation principale |
1 | Groupement de la parenthèse | 1 ensemble | 5 | 5 |
Type : poussoir hydraulique de billette groupement Quantité de maximum de billette stockée par parenthèse : 40pcs Maximum de billette stocké par parenthèse. Poids : 3.5t Poussoir de billette : Poussée : 25KN Poussée de la vitesse : 0.05m/s en avant, 0.1m/s arrière Course : 1350mm |
2 | Table de rouleau de remplissage de four |
2 groupe s |
4,8 | 9,6 |
Type : entraînement centralisé, réversible Rouleau : φ240×650mm Espacement de rouleau : 890mm Vitesse linéaire de rouleau surface : 1m/s Moteur d'entraînement : AC15KW |
3 | Poussoir de billette | 1 ensemble | 3,5 | 3,5 |
Type : poussoir hydraulique de billette Poussée : 100KN Course : 650mm Poussée de la vitesse : 0.05m/s en avant, 0.1m/s arrière Cylindre hydraulique : φ150/φ105mm Pression de système : 10MPa Pression d'huile fonctionnante : 6.3MPa |
4 | Tampon | 1 ensemble | 0,5 | 0,5 | Type : tampon de ressort |
5 | Parenthèse de alimentation | 1 ensemble | 1 | 1 | Type : partie structurelle |
6 | La billette usinent | 1 ensemble | 5 | 5 |
Type : chaîne mobile horizontale de voiture Poussée : 0.2KN Poussée de la vitesse : 0.875m/s Course : 4000mm Moteur d'entraînement : AC7.5KW |
7 |
De four rouleau table |
2 groupe s |
4 | 8 |
Type : entraînement centralisé, réversible Rouleau : φ240×600mm Espacement de rouleau : 1000mm Vitesse linéaire de rouleau surface : 2m/s Moteur d'entraînement : AC7.5KW |
8 | Table de rouleau fonctionnante avant machine | 1 groupe | 8 | 8 |
Type : entraînement centralisé, réversible Rouleau : φ240×900mm Espacement de rouleau : 1000mm Vitesse linéaire de rouleau surface : 2.6m/s Moteur d'entraînement : AC15KW |
9 |
Roulement Φ400 approximatif moulin |
1 support |
60 | 60 |
Type de support : type contraint d'avance de trois-petit pain Rouleau : φ400-φ350×800mm Ouverture maximum de rouleau : 50mm Force de Max. Rolling : 1000KN Couple de Max. Rolling : 30×2KN.m Volant : φ1800mm Moteur principal : AC800Kw |
10 |
rouleau de Double-couche table |
1 ensemble | 10 | 10 | |
11 |
Rouleau intermédiaire table |
1 groupe |
5 | 5 |
Type : entraînement centralisé, réversible Rouleau : φ200×700mm Espacement de rouleau : 1000mm Vitesse linéaire de rouleau surface : 2.6m/s Moteur d'entraînement : AC7.5KW |
12 |
fin-emblavage 1# cisaillement volant |
1 ensemble | 8 | 8 |
Type : embrayage pneumatique, vitesse de contrôles de fréquence, rotatoire type Section maximale de coupe : ² de 1500mm La température de coupe ≥850℃ Moteur d'entraînement : YTSZ30KW |
13 |
Φ300×6 intermédiaire roulement continu groupe de moulin |
1 support |
80 | 90 |
Type de support : deux-petit pain contraint d'avance Rouleau : φ330-φ280×600mm Ouverture maximale de rouleau : 30mm Force de Max. Rolling : 600KN Couple de Max. Rolling : 15×2KN.m Moteur principal : AC630Kw |
14 | Répétiteur | 4 ensembles | 1,5 | 6 | Type : partie structurelle |
15 |
Finissage Φ300×2 roulement continu moulin |
2 groupe s |
20 | 40 |
Type de support : type contraint d'avance Rouleau : φ330-φ280×600mm Ouverture maximale de rouleau : 20mm Force de Max. Rolling : 250KN Couple de Max. Rolling : 4.5×2KN.m Moteur principal : DC450Kw |
16 |
fin-emblavage 2# cisaillement volant |
1 ensemble | 8 | 8 |
Type : embrayage pneumatique, vitesse de contrôles de fréquence, type rotatoire Section maximale de coupe : ² de 250mm La température de coupe ≥850℃ Moteur d'entraînement : YTSZ30KW |
17 | Boucle verticale | 1 ensemble |
Type : boucle pneumatique en haut et en bas taille de Boucle-commencement : 320mm |
||
18 |
La chaleur restée traitement ensuite laminoir |
1 ensemble | 2,5 | 2,5 | |
19 | Petit pain de pincement |
Type : fixage pneumatique, vitesse de contrôles de fréquence Rouleau : φ240×60mm Vitesse linéaire de la surface de rouleau : 4.5~9m/s |
|||
20 | Cisaillement à longueur aléatoire de vol | 1 ensemble | 8 | 8 |
Type : embrayage pneumatique, vitesse de contrôles de fréquence, type rotatoire Section maximale de coupe : 150mm La température de coupe : ≥600℃ Moteur d'entraînement : YTSZ 37Kw |
21 | Fin-fixage du petit pain | 2 ensembles | 2,5 | 5 |
Type : fixage pneumatique, vitesse de contrôles de fréquence Rouleau : φ240×60mm Vitesse linéaire de la surface de rouleau : 4.5~8m/s Moteur d'entraînement : YTSZ11KW |
22 |
Lit de refroidissement dispositif entrant |
1 ensemble | 35 | 35 |
Type : table de non-rouleau pneumatique entrer Durée entrante : 1.5s/time |
23 | Lit de refroidissement |
Type : point par point Secteur efficace : ² de 4.5×42m Espacement de vitesse : 90mm Espacement fixe de vitesse : 500mm Espacement mobile de vitesse : 500mm Durée d'étape : 2s/time Moteur d'entraînement : AC55Kw |
|||
24 | Dispositif d'alignement | 1set | 3,5 | 3,5 |
Type : entraînement simple à chaînes Rouleau : φ100×400mm Vitesse linéaire de la surface de rouleau : 0.2m/s Moteur d'entraînement : AC1.5KW |
25 | Dispositif de sortie de lit de refroidissement | 1set | 30 | 30 |
Type : l'appui transversal hydraulique dactylographient Durée rotatoire : 6s/time |
26 | Table de rouleau de fin de bande de lit de refroidissement | 5groups | 2 | 10 |
Type : entraînement centralisé par ceinture Rouleau : φ200×700mm Espacement de rouleau : 1000mm Vitesse linéaire de la surface de rouleau : 2.5m/s Moteur d'entraînement : AC7.5KW |
27 | Découpeuse de produit fini | 1set | 10 | 10 |
Type : type supérieur de coupe cisaillement hydraulique Produit fini Force de coupe : 1600KN Largeur de lame : 800mm Ouverture de lame : 160mm Temps de coupe : 6times/min |
28 |
Table de rouleau ensuite coupure |
1group | 5 | 5 |
Type : entraînement centralisé par ceinture Rouleau : φ200×700mm Espacement de rouleau : 1000mm Vitesse linéaire de la surface de rouleau : 2.5m/s Moteur d'entraînement : AC7.5KW |
29 |
de la longueur de la coupe cloison |
1set | 0,2 | 0,2 |
Type : levage pneumatique Ouverture de cloison : 150mm |
30 |
Transfert de barre rodage de machine table de rouleau |
1group | 6 | 6 |
Type : entraînement centralisé par ceinture Rouleau : φ200×700mm Espacement de rouleau : 1000mm Vitesse linéaire de la surface de rouleau : 2.5m/s Moteur d'entraînement : AC7.5KW |
31 |
Transfert de barre machine |
1set | 5 | 5 |
Type : levage pneumatique, barre de type chaîne de transfert Lancement à chaînes : 38.1mm Espacement à chaînes : 1600mm Vitesse de transfert : 0.6m/s Moteur d'entraînement : AC11Kw |
32 | Dispositif d'alignement de collection | 1set | 0,275 | 0,275 |
Type : plat de poussée pneumatique type |
33 | Dispositif de collection | 1set | 2,5 | 2,5 |
Type : type rotatoire de double canal Poids de collection : 3500kg Changement de la Manche rotatoire durée : 6.8s Moteur d'entraînement : AC7.5KW |
34 |
Fin de bande de collection table de rouleau |
1group | 4,5 | 4,5 |
Type : entraînement centralisé par chaîne Rouleau : φ200×400mm Espacement de rouleau : 800mm Vitesse linéaire de rouleau surface : 0.52m/s Moteur d'entraînement : AC7.5KW |
35 | Empaquetement de la machine | 1group | 4 | 4 |
Type : élévation pneumatique et tombant, type uni par rotation mécanique Empaquetement du diamètre extérieur maximal : 350mm Empaquetement d'une fois de groupe : 8s Moteur d'entraînement : AC1.5KW |
36 |
Empaquetement de la machine table de rouleau de fin de bande |
1set | 3 | 3 |
Type : entraînement centralisé par chaîne Rouleau : φ200×400mm Espacement de rouleau : 1000mm Vitesse linéaire de la surface de rouleau : 0.52m/s Moteur d'entraînement : AC7.5KW |
C'est le plan de notre client, nous accordant vos conditions spécifiques de concevoir et fabriquer le laminoir à chaud.
