Le petit pain chaud de finition fraisent des lecteurs d'un C.C deux billettes de 75×75×2000mm
ÉQUIPEMENT DE PROCESSUS DE MOULIN CHAUD DE PETIT PAIN
Base de conception
1 Spéc. de matière première : 60×60×2000mm
Spéc. de 2 produits finis : Barre déformée laminée à chaud de Φ8~Φ12mm,
6-12m de la longueur de la coupe
Sortie 3 horaire : 8-10t/h
Type de roulement et configuration de laminoir
1 type de disposition de laminoir adopte semi-continu.
2 rouler la section minimale Φ10mm a déformé la barre basée sur 75×75mm
les billettes, passages de roulement est de 15.
3 adoptez « un support le type de service » pour réduire des passages de roulement graduellement.

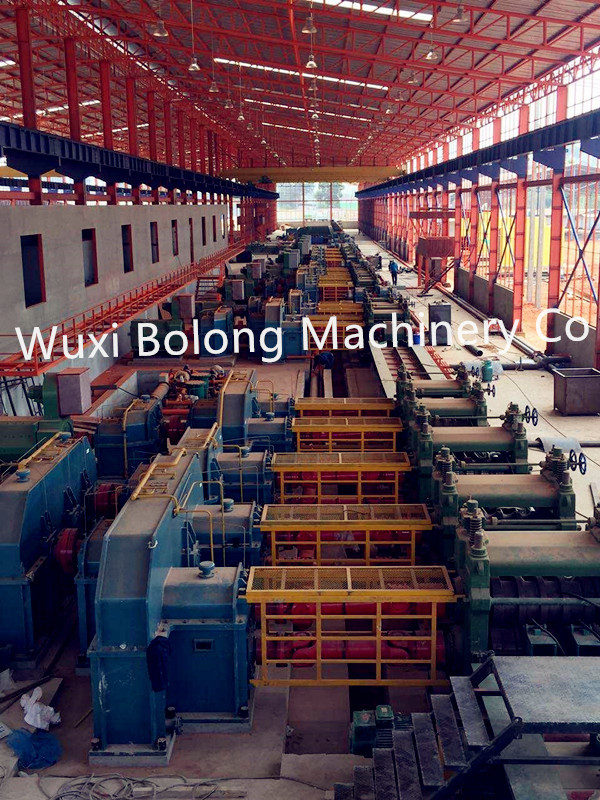

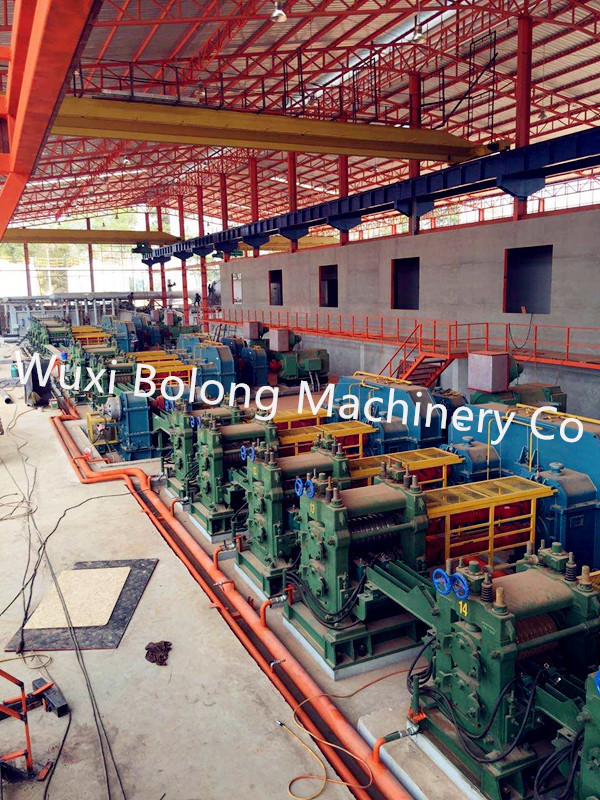

4 il y a des supports du total 11 de laminoir dans la chaîne de production entière,
y compris le laminoir Φ400×1 rugueux, laminoir Φ300×6 intermédiaire
et laminoir du finissage Φ300×2×2.
Commande de laminoir 5 : Le laminoir Φ400×1 rugueux est moteur à courant alternatif. Φ300×6
le laminoir intermédiaire est de « les lecteurs six un moteur à courant alternatif ».
le laminoir de finissage est de « les lecteurs deux un C.C »
Φ300×2×2
6 que la vitesse de roulement la plus élevée des produits finis se tient pour rouler Φ10mm
la barre déformée est 8m/s.

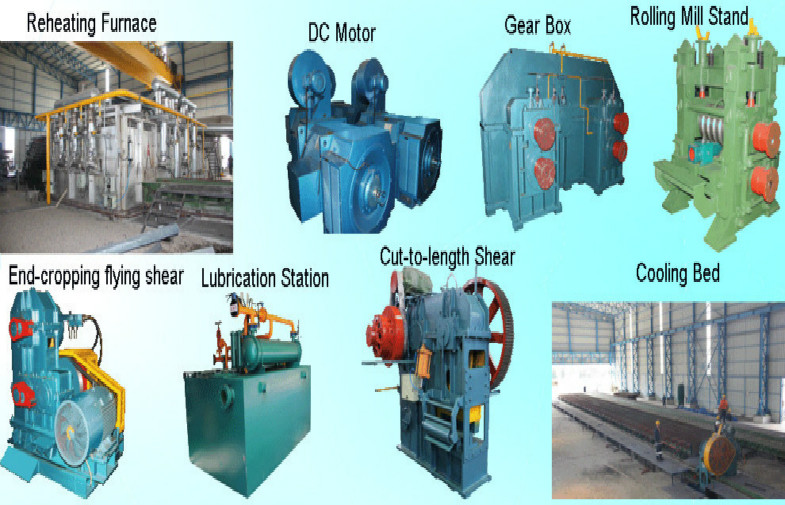

Caractéristique d'équipement
1. Le support de laminoir adopte le type contraint d'avance. Ce type est haut
rigidité et facile de changer le rouleau.
2. L'entraînement du laminoir applique le réducteur et le duplex adoptent
boîte de vitesse unie par réduction de deux-catégorie. Ce type a l'avantage suivant :
bas poids, petit volume, profession économique de l'espace, coût bas et etc.
Matériel d'arbre de pignon : 42CrMo forgé, matériel ZG35CrMo de vitesse de roue,
la boîte est des pièces structurelles.
3. Entrer de lit de refroidissement adopte exempt de la table de rouleau pneumatique
type entrant, qui a l'avantage de l'équipement léger, simple, le bas
le coût et l'entretien facile ont rivalisé avec le type entrer de plat de tablier
dispositif.
4. le Fin-emblavage et le cisaillement à longueur aléatoire de vol adoptent
les contrôles de fréquence pneumatiques d'embrayage expédient, type rotatoire. Ce type de
le cisaillement volant a l'avantage de la basse puissance de moteur, électrique simple
contrôle et bas investissement comparés au cisaillement arrêt/marche de vol.
5. L'empaquetement adopte le type combiné pneumatique mécanique
la machine automatique, et le matériel pour empaqueter est fil machine de Φ6.5mm.
Liste d'équipement de processus
| Partie mécanique |
| 1 |
Tourelle de poche/voiture mobile de poche/appui fixe par poche (déterminé par des clients) |
| 2 |
Récipient de distribution |
| 3 |
Voiture de récipient de distribution |
| 4 |
Moule |
| 5 |
Dispositif de vibration de moule |
| 6 |
Dispositif d'entraînement de vibration |
| 7 |
Couverture protectrice pour le dispositif de vibration |
| 8 |
Coolings secondaires pulvérisant le cadre |
| 9 |
Coolings secondaires pulvérisant le tuyau |
| 10 |
Bec de pulvérisation pour l'eau de refroidissement secondaire |
| 11 |
Dispositif de rouleau de soutien pour secondaire et se refroidir troisièmement |
| 12 |
Retrait redressant la machine |
| 13 |
Dispositif de transmission pour le retrait redressant la machine |
| 14 |
Joint universel |
| 15 |
Barre factice rigide |
| 16 |
Dispositif de stockage de barre factice |
| 17 |
Rouleau de guide pour le dispositif de stockage de barre factice |
| 18 |
Table de rouleau de la livraison de billette |
| 19 |
Poussoir hydraulique de billette |
| 20 |
Plate-forme pour la collection de billette |
| 21 |
Découpeuse de flamme/cisaillement hydraulique (déterminé par des clients) |
| Système de contrôle d'électricités |
| 23 |
Système de contrôle pour la vibration de moule |
| 24 |
Système de contrôle pour le retrait redressant la machine |
| 25 |
Système de contrôle efficace pour la barre factice |
| 28 |
Système de contrôle pour la table de rouleau de la livraison de billette |
| 29 |
Système de contrôle pour la billette |
| 30 |
Système de contrôle pour la station hydraulique centrale |
| Structure métallique |
| 31 |
Plate-forme de bâti principale |
| 32 |
Plate-forme de bâti |
| 33 |
Plate-forme pour le stockage de barre factice |
| Système auxiliaire |
| 34 |
Circuit hydraulique |
| 35 |
Décharge du dispositif pour la vapeur secondaire de coolings |
| 36 |
Système de contrôle pour l'eau de refroidissement secondaire |
| 37 |
Boîte suspendue d'opération pour le retrait redressant la partie |
| 38 |
La configuration spéciale peut être fournie selon des exigences de clients |
C'est le plan de notre client, nous accordant vos conditions spécifiques de concevoir et fabriquer le laminoir à chaud.
Accueil à visiter et inspecter !
