Chaîne de production de cuivre en l'absence d'oxygène de processus de coulée continue de la tige Φ8mm 6strands d'Upcasting
Composition en équipement
Composition en équipement

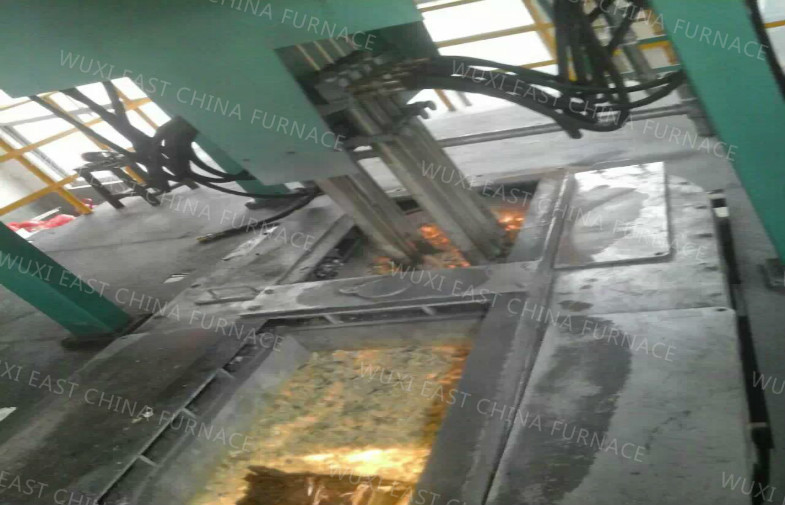

Four de fonte (type titing hydraulique), tenant le four, machine upcasting, cadre de roue, machine de enroulement bipolaire de conversion de fréquence, système de refroidissement par l'eau, système de mesure de la température, système de contrôle électrique
Paramètres techniques principaux d'équipement
Four à induction de fréquence de noyau
(1)
|
Variété de production |
Tige de cuivre de T2 (cuivre électrolytique de matière première, fil lumineux) |
(2) |
Type de four :
|
Four uni par double |
(3) |
Structure de four Puissance du four titing hydraulique de fonte |
|
(4) | Puissance du four de fonte |
80KW
|
(5) | Tenir la puissance du four |
80KW
|
(6) | Contrôle de température | intelligent |
(7) | Tension de four | 380V±10 |
(8) | Capacité de transformateur | 210KVA |
(9) | Fréquence de four |
50HZ
|
(10) | Mode de contrôle de transformateur | Contrôle de contacteur |
(11) | Niveau de transformateur | Level9 |
(12) | Taux de fusion |
300KG/H
|
(13) |
Capacité de four de fonte |
2500kg |
(14) |
L'espace de transition |
500kg |
(15) |
Tenir la capacité de four |
2500kg |
(16) |
Pression d'eau de refroidissement |
0.2~0.3MPa |
(17) |
Comsumption de l'eau de refroidissement |
8m3/h |
(18) |
L'eau d'accidents |
5m3/h |
(19) |
Température de l'eau d'admission |
≤35℃ |
(20) |
Température de l'eau de débouché |
≥50~55℃ |
Roulette continue
(1) |
Nombre de tige de bâti |
6strands |
(2) |
Caractéristiques de tige de bâti |
Φ8 |
(3) |
Entraînement de la méthode, contrôle de PLC |
Commande servo à C.A. |
(4) |
Vitesse de bâti |
0~3000mm/min, Stepless réglable |
(5) |
Lancement de moulage |
3.0~5.0mm/pitch |
(6) | Sensibilité de niveau | <30 |
(7) | Vitesse de levage | 50mm/min |
(8) | Puissance de moteur servo |
4.4KW
|
(9) | Exactitude de cheminement de niveau liquide | ±2mm |

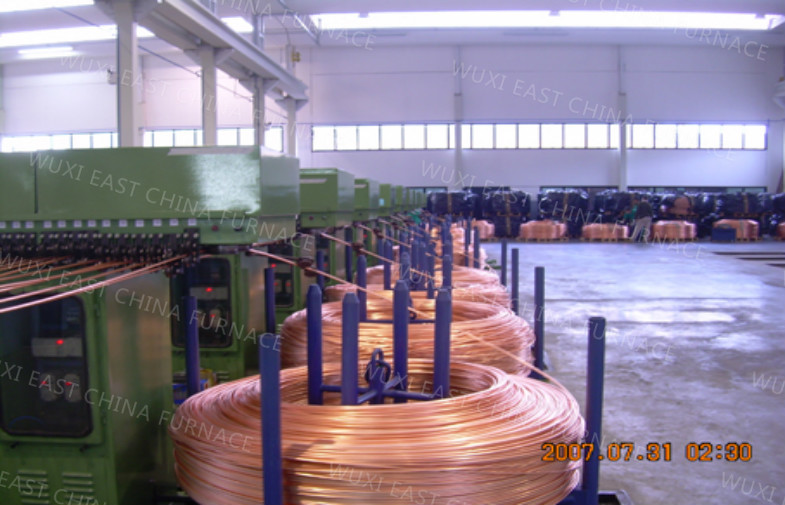

Machine de enroulement bipolaire de conversion de fréquence
(1) | Enroulement mothed | Automatique, conversion de fréquence |
Vitesse de enroulement | 300~2500mm/min | |
Ajustez la manière |
Potentiomètre |
|
(2) |
Poids de enroulement |
Au sujet de 2~3T |
CONFIGURATION D'ÉQUIPEMENT ET GAMME PRINCIPALES D'APPROVISIONNEMENT
Nom d'appareil | Quantité | Remarque | ||
1 | Four à induction de fréquence de puissance avec le noyau (80KW) | Four de deux corps | 1 ensemble | Corps de four, bracke de corps de four |
Capteur | 1 ensemble | Noyau de fer, bobine, veste d'eau, canal 1 | ||
Couverture de four | 1 ensemble | |||
Matériau de construction de four | 1 ensemble | Sable de quartz, isolant, brique réfractaire | ||
2 | Contrôle électrique de four | Contrôle électrique de four | 1 ensemble | Une armoire électrique, une armoire de commande |
Détection de la température de four | 1 ensemble | Coffret d'étalage avec la température | ||
3 | Système de mesure de la température | Dispositif de déviation d'admission de l'eau | 1 ensemble | Valve, indicateur de pression, etc. |
La température de moule détectant l'assemblée | 1 ensemble | |||
Total de température de l'eau | 1 ensemble | |||
4 | Machine de coulée continue | Cadre supérieur de machine de coulée continue d'avance | 1 ensemble | |
Moteur servo à C.A. et ralentisseur | 1 ensemble | |||
Roue de guide | ensemble 2 | |||
Système d'entraînement de Ttraction | 1 ensemble | |||
Dispositif accrochant de moule | 1 ensemble | |||
Dispositif de circulation de refroidissement par l'eau pour le moule | 1 ensemble | |||
5 | Armoire de commande électrique | Commande | 1 ensemble | |
Interface homme-machine | 1 ensemble | |||
Contrôleur de PLC | 1 ensemble | |||
Système de levage | 1 ensemble | |||
Système de piste de niveau liquide | 1 ensemble | |||
6 | Ensemble de moule | Moule de cuivre de tige | ensemble 2 | |
Connecteur rapide | ensemble 4 | |||
Douille de protection | ensemble 10 | Moule contenant du graphite Dix | ||
7 | Machine de enroulement de double barre | Funiculaire | 1 ensemble | |
Plateau de réception | ensemble 2 |
DATE DE LA LIVRAISON
Pour être livré d'ici 75 jours après le contrat entre en vigueur.
