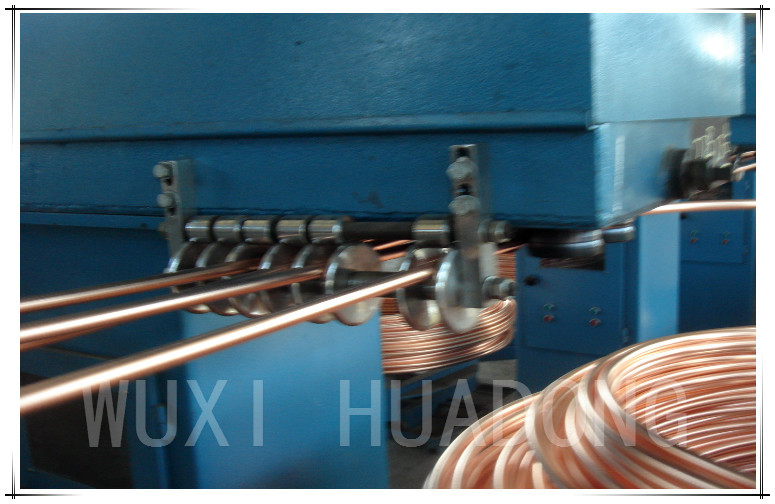

Machine de bâti d'en cuivre à moteur servo à CA alternatif continue 50HZ
TIGE DE CUIVRE SANS OXYGENE, LIGNE DE PRODUCTION DE COULEE CONTINUE DE 8mm
COMPOSITION DU MATERIEL
Four simple, machine de coulée continue, cadre de roue de guilde, cadre de fil, machine de bobinage à double barre, système de refroidissement par eau, système de mesure de température et système de contrôle.
PRINCIPAUX PARAMETRES TECHNIQUES DE L’EQUIPEMENT
1, il y a un four à induction à fréquence centrale
(1) production de tige de cuivre T2 (matière première en cuivre électrolytique, fil brillant)
(2) structure du corps du four
(3) puissance du four électrique 45KW
(4) tension du four électrique 380V
(5) la fréquence du four électrique 50HZ
(6) le taux de fusion de moins de 150 kg
(7) capacité du four électrique 500kg
2, machine de coulée continue
(1) le nombre de bâtons 2
(2) diamètre de la tige de fonte spécification 8mm; tête numéro 2
(3) servo variateur AC
(4) puissance du moteur servo 1.3KW
(5) la précision de suivi du niveau de liquide est de + 2mm
3, machine de bobinage double barre
(1) tige automatique
(2) fermer la ligne en cercle autour du poids de 300 kg
NORMES TECHNIQUES DE PRODUIT
1, densité: 8,9 kg / dm fand
LIVRAISON DE DOCUMENTS TECHNIQUES ET DE DESSINS
1.Le vendeur doit fournir les documents et dessins suivants dans les 15 jours suivant la signature du contrat et de son entrée en vigueur.
une. Plan d'aménagement de l'équipement
b. L'état de base de l'équipement et du génie civil
c. Plan d'eau et d'électricité
ré. La plate-forme d'opération.
2. Le vendeur doit fournir les documents et dessins suivants lors de la livraison du matériel.
une. Document de processus et spécification de fonctionnement de la machine de coulée continue
b. Les schémas généraux d’équipement et de consommables.
c. Tableau détaillé des pièces d'usure de l'équipement
ré. Le schéma de principe électrique et le schéma du système.
e. L'installation de la liste de matériel de câble électrique.
RESPONSABILITÉ DU VENDEUR
1. Le vendeur est responsable de l'installation, de la mise en service de l'équipement contractuel et de la livraison des dispositions pertinentes de l'annexe.
2, selon les exigences du contrat, pour soumettre les documents techniques pertinents.
3. Responsable de l'installation, de la mise en service et de la formation des équipements contractuels.
4, équipé d'outils spéciaux pour l'utilisation de l'installation.
5, services techniques: service après-vente garanti pendant un an, maintenance longue durée (sauf bobine, chemise d’eau, fossé de fusion).
6, suivi technique: mise à niveau des équipements et assistance à la construction du four, etc.
7, temps de réponse du service: l'acheteur informé dans les 48 heures.
8, responsable de l'acceptation de l'équipement et du traitement en temps opportun des procédures de transfert pertinentes.
CHAMP DE RESPONSABILITÉ DE L'ACHETEUR
1, atelier de production: portée, longueur, hauteur de l'installation de l'équipement de levage de grue, doivent tous être conformes aux exigences.
2, circulation d'eau de refroidissement.
3, alimentation.
4, air comprimé.
5, test pour la production de matières premières et auxiliaires (charbon de bois, flocons de graphite, etc.)
6, le vendeur est responsable de la fourniture d'équipements lors du processus d'installation du personnel et du conseil.
CONFIGURATION DES ÉQUIPEMENTS PRINCIPAUX ET GAMME DE FOURNITURES
Nom de l'appareil | Quantité | Remarque | ||
1 | Four à induction à fréquence industrielle avec noyau (45KW) | Four à deux corps | 1 jeu | Corps du four, support du corps du four |
Capteur | 1 jeu | Noyau de fer, bobine, chemise d'eau, canal 1 | ||
Couverture de four | 1 jeu | |||
Matériau de construction du four | 1 jeu | Sable de quartz, matériau isolant, brique réfractaire | ||
2 | Commande électrique du four | Commande électrique du four | 1 jeu | Une armoire électrique, une armoire de commande |
Détection de la température du four | 1 jeu | Vitrine avec température | ||
3 | Système de mesure de la température | Dispositif de dérivation d'entrée d'eau | 1 jeu | Valve, manomètre, etc |
Ensemble de détection de la température du moule | 1 jeu | |||
Température totale de l'eau | 1 jeu | |||
4 | Machine de coulée continue | Cadre de la machine de coulée continue au plomb | 1 jeu | |
Moteur servo à courant alternatif et réducteur de vitesse | 1 jeu | |||
Roue de guidage | 2 set | |||
Système de traction | 1 jeu | |||
Dispositif d'accrochage de moule | 1 jeu | |||
Dispositif de circulation à refroidissement par eau pour moule | 1 jeu | |||
5 | Armoire de commande électrique | Conduire | 1 jeu | |
Interface homme-machine | 1 jeu | |||
Contrôleur PLC | 1 jeu | |||
Système de levage | 1 jeu | |||
Système de suivi du niveau de liquide | 1 jeu | |||
6 | Assemblage de moules | Moule de tige de cuivre | 2 set | |
Connecteur rapide | 4 set | |||
Manchon de protection | 10 set | Dix moule contenant du graphite | ||
sept | Machine à bobiner à double barre | Téléphérique | 1 jeu | |
Plateau de réception | 2 set |
PRINCIPALES MARQUES ET FABRICANTS DE DISPOSITIFS SUPPORTS
Nom de l'appareil | Marques et fabricants | |
1 | Servo moteur | Japon Yaskawa |
2 | Réducteur de haute précision | NAIF |
3 | Pilote servo | Japon Yaskawa |
4 | Contrôleur PLC | Japon Yaskawa |
5 | Interface homme-machine | WEINVIEW |
6 | Dispositif d'origine électrique | Schneider |
sept | Moteur et réducteur de vitesse équipés d'une bobineuse | Shanghai Saini transmission Co. |
8 | Thermocouple | Shanghai Bao Lian |
9 | Matériau de construction du four | HenanGongyi |
dix | Modèle en graphite | Shandong Laixi De River |
DATE DE LIVRAISON
Pour être livré dans les 75 jours après l'entrée en vigueur du contrat.
SERVICE APRÈS-VENTE
1. Le corps principal de l'équipement bénéficiera d'une garantie gratuite d'un an et les composants spéciaux seront discutés séparément;
2. Au cours de la période d’essai-production (dans les 3 mois suivant la fin de la mise en service de l’équipement), notre société enverra un technicien professionnel pour le service de suivi;
Au cours de la période de garantie, si une défaillance survient en raison d’un problème de qualité, notre société enverra du personnel sur le site pour résoudre le problème dans les 72 heures suivant la réception de la notification;
Après expiration de la période de garantie de l'équipement, notre société proposera des solutions efficaces dans les 24 heures suivant la réception de l'avis et enverra du personnel pour les travaux de maintenance si l'utilisateur ne résout pas le problème, en ne facturant que les frais.
Pour la révision annuelle de l'équipement, notre société enverra un technicien professionnel se joindre aux utilisateurs pour élaborer le plan de redressement, sans frais;
Pendant la période de garantie, notre société peut dépêcher un technicien professionnel sur le site pour vérifier l’état de fonctionnement de l’équipement et fournir un service sur le terrain.
Après expiration de la période de garantie des équipements, une visite de retour peut être effectuée sur invitation une fois par semestre.
3. Si notre société a des points d'innovation et d'amélioration ou des suggestions constructives pour des équipements similaires, nous en informerons l'utilisateur à temps.
Wuxi Huadong Fournaise Industrielle Cie., Ltd
Bienvenue pour visiter et inspecter!
Contactez persone: Angel Zhang
Téléphone de contact: + 86-13921168736
Email: wxzhangying@126.com
