Type horizontal de machine de coulée continue de cuivre de Rod de laiton 100mm
Ⅰ. Caractéristiques:
1. Types de spécifications de coulée | Laiton |
1.1 | Billettes en fil de fer (de forme ronde) |
une. | Plage de diamètre Φ (18--300) mm |
b. | Nombre de lignes de production |
c | 1-- 12 lignes (selon les conditions de section) |
Ⅱ.Processus:
Principaux équipements de ligne de production
four de fusion, four de maintien, moule, machine de coulée réversible à micro-voyages, machines de cisaillement synchronisées * 2, bobineuses * 3, unité hydraulique, unité de refroidissement et unité de commande électromécanique, etc.
* 2.1 Pour la coulée de métal pur ou des exigences spéciales, un four combiné de fusion-maintien de type à canal souterrain ou un four combiné de fusion-maintien à type de canal contrôlable peut être adopté;
* 2.2 Pour la production de billettes de forme ronde, tubulaire et de forme spéciale, une machine de sciage synchronisée coupée à longueur peut être adoptée;
* 2.3 Pour la production de billettes de forme ronde, tubulaire et de forme spéciale, la plate-forme de stock de matériaux pour la réception et le stockage des billettes peut être adoptée.
Ⅲ. Liste des composants de l'équipement de la ligne de production de coulée continue horizontale pour fil machine
Non. | Nom et spécifications de l'équipement | Unité | Quantité | Remarques |
1 | ||||
2 | Four de fusion | ensemble | 1 | Y compris rainure de fusion, bobine, veste en Waer et noyau en fer. |
3 | Chute | ensemble | 2 | Un en cours d'utilisation et un en veille |
4 | Four de maintien | ensemble | 1 | Comprend une rainure de fusion, une bobine, une chemise d'eau, un noyau en fer, un appareil de mesure de température verticale (spécialement conçu), un thermocouple (contenant du platine et du rhodium) et un tube de protection. |
5 | Louche et goulotte de stockage en acier fondu | ensemble | 1 | Pour transférer le matériau dans le moule après frittage dans le four de maintien. |
6 | système de moule (50-0) 12 | ensemble | 2 | Y compris le moule en graphite |
7 | Dragger (5KW) | ensemble | 1 | |
8 | Scie synchronisée à suivi automatique | ensemble | 1 | |
9 | Plateforme de stock de matériaux | ensemble | 1 | Entraînement par chaîne, longueur 5M |
dix | Réservoir de tête | ensemble | 1 | |
11 | Rouleau porteur de traction | Ensemble | 1 | |
12 | Distributeur d'eau de refroidissement | ensemble | 1 | Y compris eau de refroidissement pour transformateur, réacteur, bobine de four électrique, chemise d'eau, câble de refroidissement par eau et moule (refroidissement primaire et secondaire). |
13 | Système hydraulique | ensemble | 2 | Y compris station hydraulique et cylindre |
14 | Système de fonctionnement à commande électrique de four électrique | ensemble | 1 | Y compris l'armoire de commande pour le four de fusion et le four de maintien (Siemens est choisi pour les principaux éléments électriques). |
15 | Système d'opération de contrôle de processus | ensemble | 1 | Pour le contrôle du servomoteur et du processus, la scie synchronisée à suivi automatique et le contrôle de la plate-forme de stock de matériaux. |
Ⅳ. Date de livraison:
À livrer dans les 75 jours suivant l'entrée en vigueur du contrat.
Ⅴ . Service après-vente
1. Le corps principal de l'équipement aura un an de garantie gratuite et les composants spéciaux seront discutés séparément;
2. Pendant la période d'essai-production (dans les 3 mois suivant la fin de la mise en service de l'équipement), notre entreprise enverra un technicien professionnel pour le service de suivi;
Pendant la période de garantie, si un défaut survient en raison d'un problème de qualité, notre entreprise enverra du personnel sur le site pour résoudre le problème dans les 72 heures suivant la réception de l'avis;
Une fois la période de garantie de l'équipement expirée, notre entreprise proposera des solutions efficaces dans les 24 heures suivant la réception de l'avis et enverra du personnel pour les travaux de maintenance si l'utilisateur ne parvient pas à résoudre le problème, ne facturant que les dépenses.
Pour la révision annuelle de l'équipement, notre entreprise enverra gratuitement un technicien professionnel pour rejoindre les utilisateurs dans la formulation du plan de redressement;
Pendant la période de garantie, notre entreprise peut envoyer un technicien professionnel sur le site pour vérifier l'état de fonctionnement de l'équipement et fournir un service sur le terrain.
Après l'expiration de la période de garantie de l'équipement, une visite de retour peut être effectuée sur invitation une fois par semestre.
3. Si notre entreprise a des points d'innovation et d'amélioration ou des suggestions constructives pour des équipements similaires, nous en informerons l'utilisateur à temps.

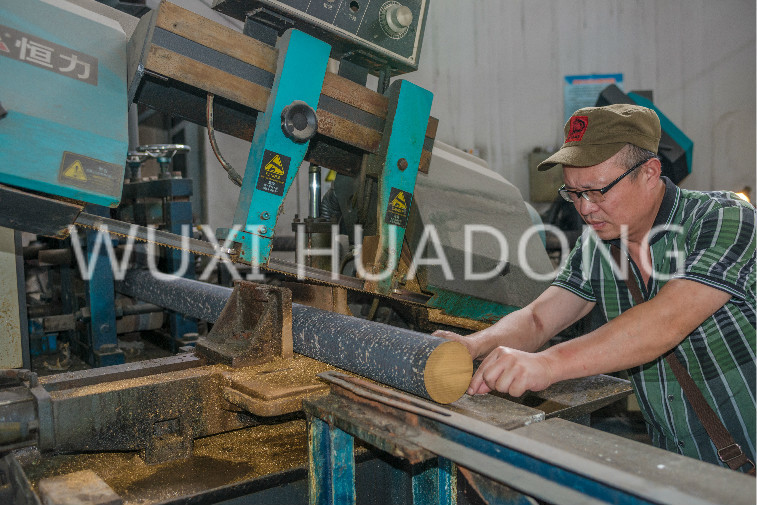

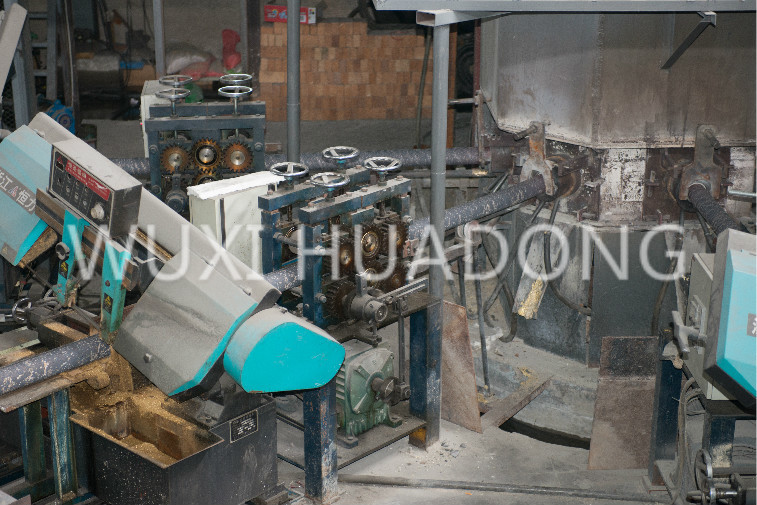

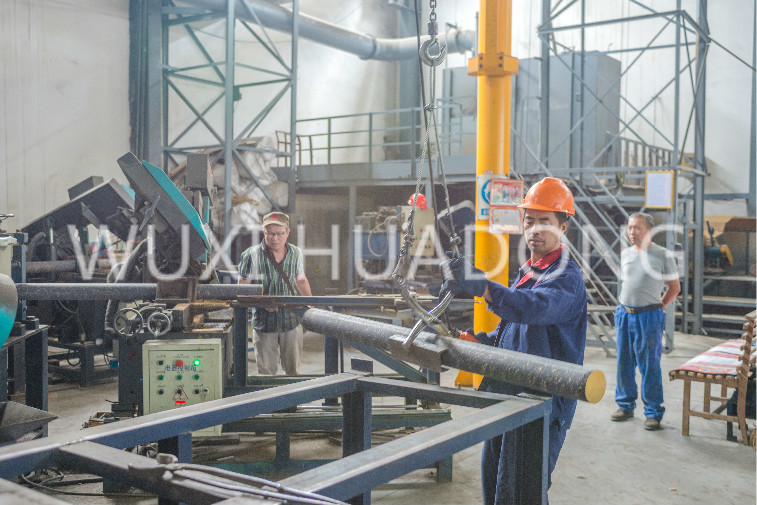

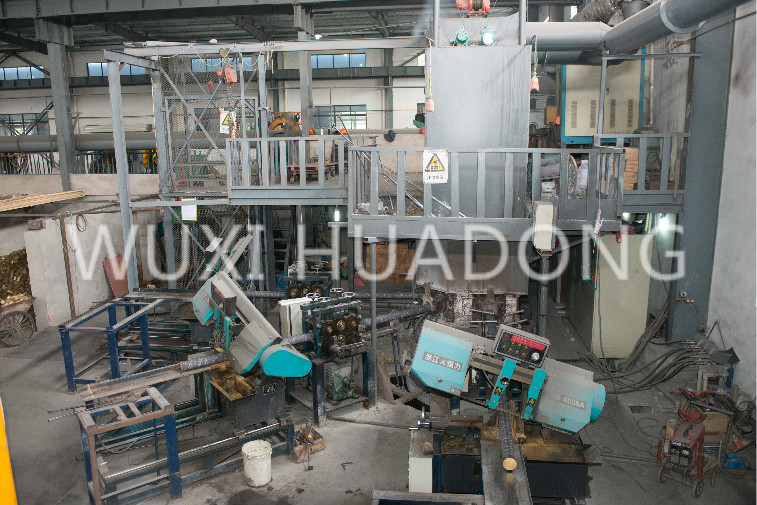

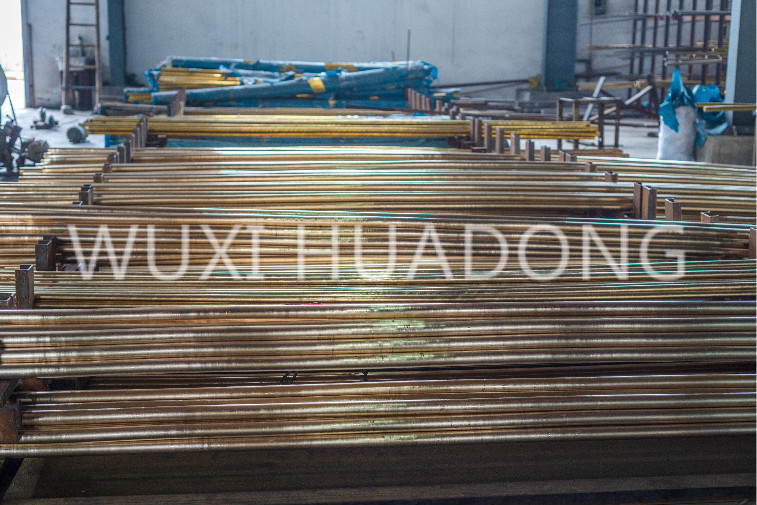

Ⅵ. Photos de la machine de coulée continue horizontale en cuivre rouge
Wuxi East China Furnace Co., Ltd
Bienvenue pour visiter et inspecter!
