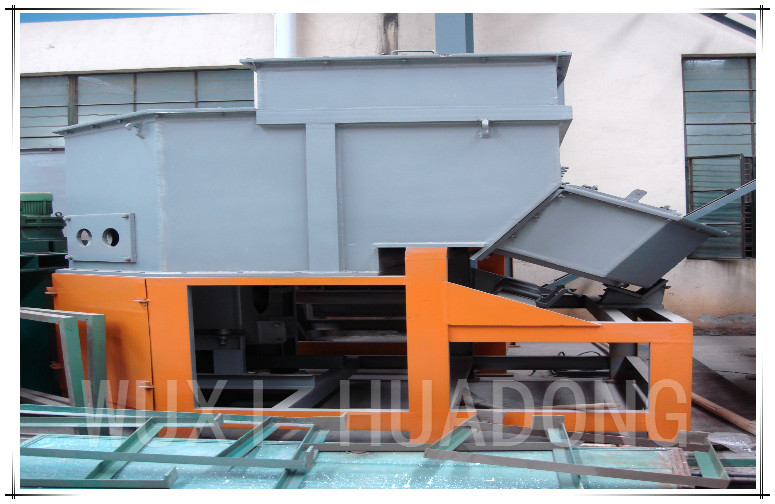

Machines de coulée continue de laiton en laiton 60mm industriels 5 capacité de T / jour
Ⅰ. Caractéristiques:
1. Types de spécifications de coulée
* Laiton
1.1 Billettes de fil-tige (de forme ronde)
* une. Plage de diamètre Φ (18--300) mm
* b. Nombre de lignes de production
* 1 à 12 lignes (selon les conditions de la section)
Ⅱ.Process:
Ⅲ. Paramètres techniques majeurs:
1. Four conique à haute fréquence (alliage de laiton 63% de cuivre + 37% de zinc)
(Alliage de laiton58% de cuivre + 42% de zinc)
1.1 | Puissance nominale totale: | ||
Section de fusion | 120KW | ||
Section Holding | 80KW | ||
Pouvoir total | 200KW | ||
Capacité de production | 5T / Jour | ||
1.2 | Paramètres de la section de fusion: | ||
Tension nominale | 380V | ||
Numéro de phase | 3 phases | ||
La fréquence | 50Hz | ||
Taux de fusion maximum | 300KGS / H | ||
Tension nominale | 380V | ||
La fréquence | 50Hz | ||
Taux de fusion maximum | 300KGS / H | ||
Température de chauffage | 0 ~ 1250 | ||
Température de maintien | 1000-1250 | ||
Niveau de régulation de tension | 90,120,150,180,210,240,300,340V | ||
Mode de refroidissement | Eau froide | ||
Température de l'eau de refroidissement | ≤40 | ||
Quantité d'eau de refroidissement | 10 ~ 20T / H | ||
Pression de l'eau de refroidissement | 0.2 ~ 0.4MPa | ||
1.3 | Paramètres de la section d'exploitation: | ||
Tension nominale | 440V | ||
Numéro de phase | 3 phases | ||
La fréquence | 50Hz | ||
Température de chauffage | 0 ~ 1250 | ||
Température de maintien | 1000 1250 | ||
Niveau de régulation de tension | 90,120,150,180,210,240,300,340V | ||
Mode de refroidissement | Eau froide | ||
Température de l'eau de refroidissement | ≤40 | ||
Quantité d'eau de refroidissement | 10 ~ 20T / H | ||
Pression de l'eau de refroidissement | 0.2 ~ 0.4MPa |
2. Machine de coulée continue horizontale Ф8-Ф60mm
2.1 | Puissance du moteur | 5kw (Siemens ou Schneider) |
2.2 | Vitesse de lancement | 0 ~ 2000 MM / Min |
2.3 | Programme de casting | Tirer --- Arrêter --- Tirer Tirer --- Stop --- Retraite --- Stop Les deux programmes peuvent être modifiés et décalés en option et les paramètres du processus peuvent être modifiés en ligne. |
2.4 | Spécifications de moulage de billettes | -8-Φ60mm |
2,5 | Casting Strand | Str8 Deux brins dans un moule Moule - 4 ensembles |
60 4 sets / Un brin dans un moule Moule - 4 ensembles | ||
3. Scie à repérage automatique synchronisée
3.1 | Puissance du moteur | 3,0 kW |
3.2 | Taille de la ceinture de sciage | 1,1 × 34 × 4115 |
3.3 | Vitesse de sciage | 27/46/68 |
3.4 | Spécification de coupe | ≤Ф380 |
3,5 | Mode de serrage | Hydraulique |
Ⅳ. Liste des composants d'équipement de la ligne de production de la coulée continue horizontale pour fil à tige
Non. | Nom de l'équipement et spéc. | Unité | Quantité | Remarques |
1 | ||||
2 | Four de fusion | ensemble | 1 | Y compris rainure de fusion, bobine, enveloppe et noyau de fer. |
3 | Chute | ensemble | 2 | Un en utilisation et un en veille |
4 | Four de maintien | ensemble | 1 | Comprend rainure de fusion, serpentin, chemise d'eau, noyau de fer, dispositif de mesure de la température verticale (spécialement fabriqué), thermocouple (contenant du platine et du rhodium) et tube de protection. |
5 | Poche de stockage et goulotte en acier fondu | ensemble | 1 | Pour transférer de la matière dans le moule après frittage dans un four de maintien. |
6 | système de moule (-20030-200) | ensemble | 2 | Y compris le moule en graphite |
sept | Dragger (5KW) | ensemble | 1 | |
8 | Scie à alignement automatique synchronisée | ensemble | 1 | |
9 | Plateforme de stock de matériel | ensemble | 1 | Entraînement par chaîne, longueur de 5M |
dix | Réservoir de tête | ensemble | 1 | |
11 | Rouleau porteur de traction | Ensemble | 1 | |
12 | Distributeur d'eau de refroidissement | ensemble | 1 | Y compris l’eau de refroidissement pour le transformateur, le réacteur, le serpentin de la chaudière électrique, la chemise d’eau, le câble de refroidissement par eau et le moule (refroidissement primaire et secondaire). |
13 | Système hydraulique | ensemble | 2 | Y compris la station hydraulique et le cylindre |
14 | Système de fonctionnement à commande électrique d'un four électrique | ensemble | 1 | Y compris l'armoire de commande pour le four de fusion et le four de maintien (Siemens est choisi pour les éléments électriques principaux). |
15 | Système d'exploitation de contrôle de processus | ensemble | 1 | Pour le contrôle du servomoteur et du processus, la scie à alignement automatique synchronisée et le contrôle de la plate-forme de stock de matériaux. |
Ⅴ. Date de livraison:
Pour être livré dans les 75 jours après l'entrée en vigueur du contrat.
Ⅵ. Service après-vente
1. Le corps principal de l'équipement bénéficiera d'une garantie gratuite d'un an et les composants spéciaux seront discutés séparément;
2. Au cours de la période d’essai-production (dans les 3 mois suivant la fin de la mise en service de l’équipement), notre société enverra un technicien professionnel pour le service de suivi;
Au cours de la période de garantie, si une défaillance survient en raison d’un problème de qualité, notre société enverra du personnel sur le site pour résoudre le problème dans les 72 heures suivant la réception de la notification;
Après expiration de la période de garantie de l'équipement, notre société proposera des solutions efficaces dans les 24 heures suivant la réception de l'avis et enverra du personnel pour les travaux de maintenance si l'utilisateur ne résout pas le problème, en ne facturant que les frais.
Pour la révision annuelle de l'équipement, notre société enverra un technicien professionnel se joindre aux utilisateurs pour élaborer le plan de redressement, sans frais;
Pendant la période de garantie, notre société peut dépêcher un technicien professionnel sur le site pour vérifier l’état de fonctionnement de l’équipement et fournir un service sur le terrain.
Après expiration de la période de garantie des équipements, une visite de retour peut être effectuée sur invitation une fois par semestre.
3. Si notre société a des points d'innovation et d'amélioration ou des suggestions constructives pour des équipements similaires, nous en informerons l'utilisateur à temps.
