Chaîne de production ascendante de cuivre en l'absence d'oxygène de processus de coulée continue d'Annnual 2,000MT D17-30mm de tige d'Upcasting
Paramètre principal de technologie pour la machine de cuivre de -bâti de Rod
2000MT annuel D17mm-30mm |
Modèle : HDSYUCM-2000 |
Capacité annuelle : 2000mt |
Structure de four : four du corps 300type deux (1.melting four se tenant de four 2.) |
Brins de bâti : 4 |
Diamètre de tige de bâti : 17mm- 30mm |
vitesse de bâti : 0-1000mnVmin |
temps de travail annuel : 7920h |
Précision de Liquidtracking : ±2mm |
Norme de bobine de réceptrice ; |
Vitesse de fonte de cuivre : 260kg/h |
Consommation de cuivre de puissance de fonte : <350kwh> |
Forme de réceptrice : automatique ajustez |
Approche conduite par plat de réceptrice : poussé par la tige de cuivre, ajustement manuel |
Morceau de alimentation matériel de methoctwhole de cathode de cuivre électrolytique alimentée par la grue électrique |
Approche vers le haut conduite : dhven par le moteur servo à C.A., chaîne de transmission est conduit par le blet synchrone gapless de dent |
Rod maintenant la méthode ; fixage manuel |
Interface d'opération : datez l'affichage, moteur de seoo commandé par l'écran tactile |
Montez-vous à la puissance : 150KW C.A. 380V triphasé |
Composition en équipement
Plat de cuivre électrolytique (chutes de cuivre de cathode copper/99.9%) -- système de remplissage de four de dispositif (peut assortir) - (four de fonte -- entrepôt de transition - tenant le four) - bâti de cristallisation de machine de coulée continue) -- dragger - dispositif de vitesse - éolienne automatique - en vente ou traiter profondément
Organigramme
Le plat de cuivre électrolytique (99,9% chutes de cuivre) est associé aux fours de fonte par le dispositif de remplissage (selon les besoins de l'utilisateur), (si les matières premières n'est pas le cuivre 1# rouge, notre société peut concevoir et installer le four reverberatory avant des fours de fonte pour enlever l'impureté de cuivre). Le plat de cuivre par l'inducteur de type W dans le liquide, coulent alors sans à-coup de l'entrepôt de transition dans le four se tenant, et sont alors dans le procédé régulier de réduction par la surface couverte de charbon de bois, enfin est cristallisé vite à la tige d'en cuivre de fonte par le crystallizerof l'usine de retour d'air par le processus de cuivre ascendant de tige en même temps, fonte la tige que de cuivre casted vers le haut par intermittence par le rouleau de la traction deux. La tige d'en cuivre de fonte par la machine de transport, et le wheelframe, la vitesse ajustant la vitesse, alors sur l'éolienne automatique pour enrouler la tige de cuivre.
Non |
Nom |
Qualité |
Remarques |
1 |
Upcasting fondant et tenant le four de combinaison uni par double |
1set | |
Bobine de four de fonte |
1set | ||
Veste d'eau de four de fonte |
1set | ||
Noyau d'acier de four de fonte |
1set | ||
|
Canal de fonte de four de fonte |
1set | |
Tenir la bobine de four |
1set | ||
Tenir la veste d'eau de four |
1set
|
||
Tenir le noyau d'acier de four |
1set | ||
Tenir le canal de fonte de four |
1set | ||
2 |
Brique réfractaire unie de four |
1set | |
Matériel de enfoncement |
1set | ||
Panneau de particules en céramique de minerai d'Al (thickness20mm) |
1set | ||
Thermocouple de mesure de la température |
1set | ||
Caisses de thermocouple |
1set | ||
Niveau liquide de cuivre dépistant le dispositif |
1set | ||
Four de fonte et l'armoire de commande électrique se tenante de four |
1set | ||
3 |
machine de bâti de la servocommande 10strands |
1set | |
Établissements au niveau de la ligne |
1set | ||
Système de contrôle électrique de PLC, moteur servo |
1set |
Puissance de moteur servo : 4.4KW Yaskawa, Japon PLC : Mitsubishi, Japon |
|
Plate-forme de levage |
1set | ||
Plate-forme d'operatiion d'Upcasting |
1set | ||
Compteurs servo d'opération |
1set | ||
4 |
Cadre de limite d'Upcasting |
1set | |
5 |
Système d'alimentation en eau de refroidissement de moule et de four |
1set | |
Incluez : Affichage de la température, table de température de l'eau, mesure de pression hydraulique, etc. |
|||
Tuyau de by-pass, valves, |
1set | ||
6 |

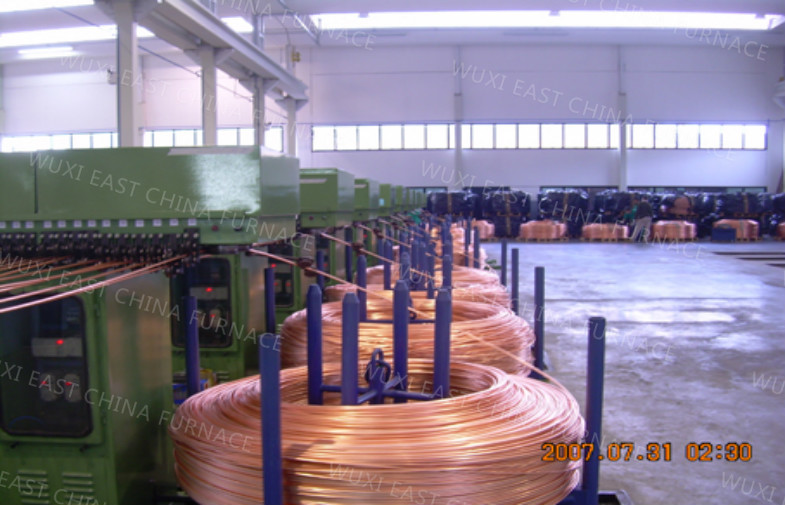

Poteaux de double de conversion de fréquence lovant la machine |
5sets | Automatique, conversion de fréquence |
|
Inclusion : cas d'enroulement, chariot de enroulement, support, contrôleur, moteur de conversion de fréquence, réducteur, etc. |
||
7 |
Moule upcasting continu |
10set | |
|
Barre factice et tête d'Indluce |
||
Matrices de graphite de moule |
30pcs | ||
Caisses et manteau de graphite |
30pcs | ||
Connecteur rapide |
15pcs | ||
Tuyau |
5coils | ||
8 |
Matériel d'installation |
1set | |
Fils, câbles, lignes |
