Moulin de laminage d'acier chaud de fonction multi professionnelle Φ8mm - Φ30mm
ÉQUIPEMENT DE PROCESSUS DE MOULIN CHAUD DE PETIT PAIN
Portée standard d'approvisionnement
Partie mécanique | |
1 | Tourelle de poche/voiture mobile de poche/appui fixe par poche (déterminé par des clients) |
2 | Récipient de distribution |
3 | Voiture de récipient de distribution |
4 | Moule |
5 | Dispositif de vibration de moule |
6 | Dispositif d'entraînement de vibration |
7 | Couverture protectrice pour le dispositif de vibration |
8 | Coolings secondaires pulvérisant le cadre |
9 | Coolings secondaires pulvérisant le tuyau |
10 | Bec de pulvérisation pour l'eau de refroidissement secondaire |
11 | Dispositif de rouleau de soutien pour secondaire et se refroidir troisièmement |
12 | Retrait redressant la machine |
13 | Dispositif de transmission pour le retrait redressant la machine |
14 | Joint universel |
15 | Barre factice rigide |
16 | Dispositif de stockage de barre factice |
17 | Rouleau de guide pour le dispositif de stockage de barre factice |
18 | Table de rouleau de la livraison de billette |
19 | Poussoir hydraulique de billette |
20 | Plate-forme pour la collection de billette |
21 | Découpeuse de flamme/cisaillement hydraulique (déterminé par des clients) |
Système de contrôle d'électricités | |
23 | Système de contrôle pour la vibration de moule |
24 | Système de contrôle pour le retrait redressant la machine |
25 | Système de contrôle efficace pour la barre factice |
28 | Système de contrôle pour la table de rouleau de la livraison de billette |
29 | Système de contrôle pour la billette |
30 | Système de contrôle pour la station hydraulique centrale |
Structure métallique | |
31 | Plate-forme de bâti principale |
32 | Plate-forme de bâti |
33 | Plate-forme pour le stockage de barre factice |
Système auxiliaire | |
34 | Circuit hydraulique |
35 | Décharge du dispositif pour la vapeur secondaire de coolings |
36 | Système de contrôle pour l'eau de refroidissement secondaire |
37 | Boîte suspendue d'opération pour le retrait redressant la partie |
38 | La configuration spéciale peut être fournie selon des exigences de clients |

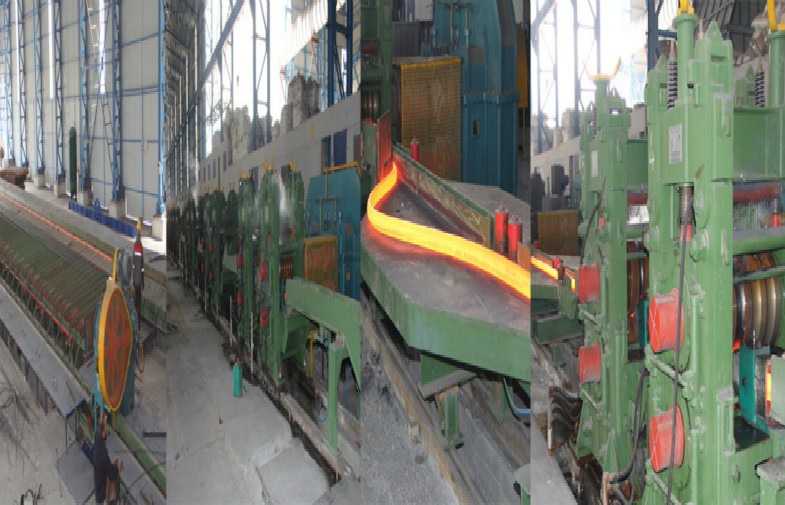

Introduction de processus :
La billette froide qualifiée s'est soulevée à la table de rouleau de remplissage par la grue pour arriver à l'extrémité de four du four à réchauffage, puis pour être poussée dans le four à réchauffage pour chauffer par le poussoir de billette. Quand la température de billette atteint à 1150-1250℃, la billette sera éliminée du four par le dispositif de billette- ; par l'intermédiaire de four de la table de rouleau et de la table de rouleau fonctionnante avant laminoir, la billette entrera dans le laminoir rugueux, le laminoir intermédiaire et le laminoir de finition point par point. Les produits finis passeront par le dispositif resté de traitement thermique et être coupé par le cisaillement à longueur aléatoire de vol et puis arriver au lit de refroidissement pour se refroidir par le dispositif entrant de lit de refroidissement après accélérez la table de rouleau. Après refroidissement, par le dispositif de sortie de lit de refroidissement, les produits seront transférés à la table de rouleau de fin de bande, et puis vont au cisaillement de la longueur de la coupe. Après la coupe et l'inspection de la longueur de la coupe, les produits finis seront transférés à l'envergure de produit fini à partir de la parenthèse d'inspection d'envergure de croix de produit fini et puis rassemblés, empaquetés, pesés, marqués et finalement stockés.
Introduction de société
Les machines Cie., Ltd de Wuxi Bolong sont un fabricant professionnel intégré de machines de métallurgie en concevant et en produisant la machine de coulée continue, chaîne de production de laminoir à chaud. Notre société est compétente pour entreprendre le projet métallurgique clés en main comprenant la conception de projet, la fabrication, l'installation, la commission et le service après-vente. Nos produits sont couverts toutes sortes de machine de coulée continue de rayon de 3 mètres à 13 mètres, tels que la billette ronde, les billettes carrées et les dalles ; de diverses caractéristiques de moulin de dégrossissage, laminoir intermédiaire, moulin de finissage pourraient être conçues et construit pour produire a déformé la barre, fil machine avec le diamètre 8mm-40mm.
