2 tolérance continue horizontale en laiton de la machine de bâti de bande de brin 0.10mm

Chine 2 tolérance continue horizontale en laiton de la machine de bâti de bande de brin 0.10mm fournisseur

Image Grand :  2 tolérance continue horizontale en laiton de la machine de bâti de bande de brin 0.10mm

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: Jingjie
Numéro de modèle: bande en laiton CCM de 2 brins

Conditions de paiement et expédition:

Quantité de commande min: 1SET
Prix: negotiation
Détails d'emballage: Emballé dans la caisse en bois pour l'emballage externe
Délai de livraison: 30 jours ouvrables après ont reçu votre paiement
Conditions de paiement: T / T ou L / C
Capacité d'approvisionnement: 10Sets par Mois
Contact Now
Description de produit détaillée

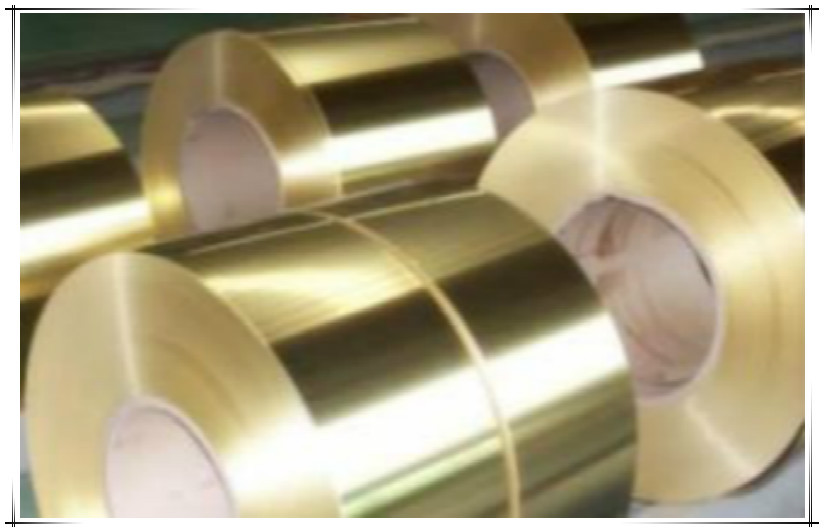

Matériau du produit: Laiton Produit: Bande
Chaîne d'épaisseur * gamme de largeur: 16-20 Type: Horizontal
Gamme du diamètre interne de la bobine: Φ (500--800) millimètres Diamètre extérieur maximal des bobines: Φ1600 millimètre



2 tolérance continue horizontale en laiton de la machine de bâti de bande de brin 0.10mm




Ⅰ. Caractéristiques :
1. Types de caractéristiques de bâti
* laiton

1,1 billettes de Plat-bande (de forme rectangulaire)

Chaîne d'épaisseur * gamme de largeur (8--20) * (420--650) millimètres

Gamme du diamètre interne Φ (500 de la bobine--800) millimètres

Diamètre extérieur maximal des bobines Φ1600 millimètre

Poids maximal de bobine 8000 kilogrammes

Nombre des lignes de production 1--3 lignes (être décidé selon des états de section)




Ⅱ. Processus :



Ⅲ. Paramètres techniques importants d'équipement :



1,1 Vitesse de bâti :
  Vitesse de traction 0-64 mm/s (Stepless réglable)
  Vitesse de Backstepping 0-64 mm/s (Stepless réglable)
  Ligne vitesse optima de bande 90-120mm/min

1,2 Puissance d'équipement :


Four de combinaison :

Fusion

Se tenir



500Kw

200Kw

  Machine de traction 7.5Kw
  Effort de cisaillement hydraulique 80T
1,3 Épaisseur de cisaillement 20mm (maximum)
1,4 Paramètres de enroulement de machine
  Poids de enroulement

6000Kg



  Diamètre intérieur de bobine

Φ500-800mm



  Diamètre de bobine 1600mm
1,5 Valeur de bruit de machine Moins DB de 85
1,6 Taille de ligne d'opération de machine +1000mm
1,7 Direction d'entraînement de machine Bonne commande
1,8 Capacité de production
  2 brins : 750-1200Kg/h largeur : épaisseur de 470mm : 25mm
  Puissance de machine d'ensemble d'équipement 700Kw



Ⅳ.  Paramètres de processus principaux

1 Sortie 750-1200Kg/h
2 Chaîne de réglementation de la température ≤1300℃
3 Précision de contrôle de température de four d'isolation thermique ±5℃
4 Tolérance verticale et horizontale

Horizontal : + 0.10mm

Verticale : ±0.20mm

5 Poussez et tirez la gamme d'ajustement

Poussée : 0-64mm/s ±0.1mm (electrodeless)

Traction : 0-64mm/s ±0.1mm (electrodeless)

6 Courbe de faucille 1.5mm/m
7 Gamme d'ajustement de Dragger

Entrave : 0-64mm/s ±0.1mm (electrodeless)

Backsteppingl : 0-64mm/s ±0.1mm (electrodeless)

8 Ligne vitesse maximum d'entrave 120mm/min
9 Gamme d'ajustement de enroulement

Diamètre intérieur de la bobine Φ500-Φ800mm

Diamètre externe de la bobine Φ1600mm

10 Vitesse de enroulement de maximum

250mm/min

11 Gamme d'ajustement élastique 0.95-0.75
12 Dgree de tour de coiliing ≤40m
13 Puissance d'unité 430kWh/t


Ⅴ. Liste de pièces d'équipement :

Non. Nom d'équipement et Spec. Unité Quantité
1 Pièces de machine
1,1 Fondant et tenant le four combiné ensemble 1
1,2 Moule ensemble 2
1,3 Dragger ensemble 1
1,4 Coupeur hydraulique ensemble 1
1,5 Machine de enroulement ensemble 2
2 Circuit hydraulique
2,1 Four combiné titing la station hydraulique ensemble 1
2,2 Station hydraulique de coupeur hydraulique ensemble 1
2,3 Dragger et station hydraulique de enroulement de machine ensemble 1
3 Système de contrôle électrique
3,1 Système de contrôle de four électrique de fréquence de puissance Ensemble 2
3,2 Système de contrôle automatique ensemble 1
4 Documentation technique avec l'équipement ensemble 2
4,1 Diagramme d'installation d'équipement dossier 1
4,2 Spécifications d'équipement dossier 1
4,3 Diagramme de principe de système de contrôle électrique dossier 1
4,4 Disposition d'armoire de commande dossier 1
4,5 Spécifications produit pour le matériel électrique principal dossier 1
4,6 Diagramme de circuit hydraulique dossier 1
4,7 Programme de PLC dossier 1
