Four haut trois corps de bâti pour la coulée continue de cuivre 80-320kw de Rod
1 jeu
MOQ
$50,000.00 - $100,000.00
Prix
Three Body Up Casting Furnace For Copper Rod Continuous Casting 80-320kw
traits Galerie Description de produit Demandez une citation
traits
Informations de base
Lieu d'origine: Wuxi Chine
Nom de marque: East China
Certification: ISO/CE
Numéro de modèle: sur mesure
Surligner:

Machine de coulage à la hausse

,

Usine de coulée continue

Conditions de paiement et expédition
Détails d'emballage: Boîte en bois et feuille de plastique qui s'accordant avec des conditions d'exportation.
Délai de livraison: 15-30 jours après paiement
Conditions de paiement: T / T, L / C, Western Union
Capacité d'approvisionnement: 30 jeux par mois
Caractéristiques
matières premières: Alliage d'aluminium en bronze en laiton de tonnelier
produit fini: Fil en bronze en laiton de cavité de tube de billette de tonnelier
Nombre de phase: C.A. 3
Consommation d'énergie: 80-320kw
Taux de fusion: 300kg-1000kg
La température de Max. Working: 1250℃
de sortie: sur mesure
couleur: sur mesure
Description de produit

Four trois corps de -bâti pour la coulée continue de cuivre de Rod fabriquée en Chine

Utilisation

Ce système ascendant de coulée continue est employé pour produire la tige de cuivre en l'absence d'oxygène lumineuse et longue. Le système est capable de la production directement à partir du cuivre de cathode à la tige de cuivre en l'absence d'oxygène lumineuse et longue, au tube de cuivre, à la barre de cuivre plate et à tout autre produit de cuivre formé spécial.

Par rapport à la tige d'en cuivre de noir produite par le mangler traditionnel à partir du lingot de cuivre, la tige produite par cette nouvelle technologie ascendante de coulée continue a son avantage d'une meilleure qualité, d'un bas coût de production, d'un bas investissement et d'aucune pollution dans la production.

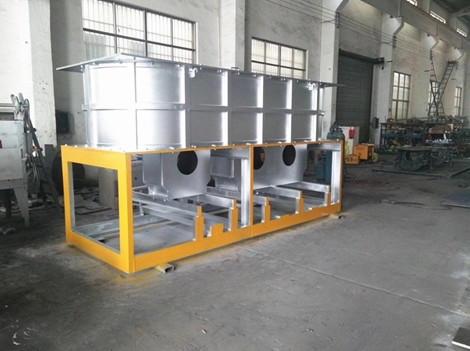

Four haut trois corps de bâti pour la coulée continue de cuivre 80-320kw de Rod 0



queest-ce que je m'inquiète des la plupart au sujet de cette chaîne de production ?

Ce qui à produire : Tige de cuivre en l'absence d'oxygène (8mm~30mm)
Pourquoi peut produire différentes tailles : La taille à commander par des moules, peut employer différents moules
Quelle capacité : 4T-25T/Day/Set
Comment calculer la capacité : 1.5~1.8T/24 tiges d'heures/cuivre, laiton, aluminium en bronze
Combien de tiges peuvent obtenir à la fois : 2-14 tiges synchroniquement
Ce qui est l'alimentation d'énergie : L'électricité (380V, 50Hz, 3Phase)
Ce qui est la puissance exigée : 75kw~320kw (déterminé par la capacité requise)
Ce qui si l'électricité n'est pas continue dans notre pays : 1. pour utiliser le générateur électrique 2. pour utiliser une plus petite machine de coulée continue 3. pour employer l'huile/l'usine fournie par gaz (2 et 3 voient svp de « autres produits » ci-dessous)
Ce qui est température maximale : 1250
Combien de pays ont fait vous avez exporté : La Turquie, Russie, l'Ouzbékistan, Algérie, Bangladesh, Pakistan, Ukraine, Inde, Mongolie, Eygpt, Eran
Quand a fait votre usine établissez : Établi depuis l'année 1995



Images d'usine

Composantes principales :

1)Four à induction

Le four à induction est se composent du corps de four, du cadre de four et de l'inducteur. L'extérieur du corps de four est la structure métallique et l'intérieur est se composent du sable de brique réfractaire et de quartz. La fonction du cadre de four soutient le four entier. Le four est fixe sur la base par la vis de pied. L'inducteur se compose de la bobine, de la veste d'eau, du noyau de fer et du cuivre-anneau. Il y a des bobines avec la chemise d'eau sur le côté à haute tension. La tension est réglable point par point de 90V à 420V.There sont les anneaux de cuivre de court-circuit sur le côté de basse tension. Après installation un circuit électrique, elle peut émerger grand écoulement actuel dans l'anneau de cuivre avec l'induction électromagnétique. Le grand écoulement actuel peut fondre l'anneau et l'électrolytique de cuivre copperted dans le four. La veste et la bobine d'eau est refroidie par l'eau. L'eau de refroidissement fait un cycle et fourni par le circuit de refroidissement de refroidissement.   Four trois corps de -bâti pour la coulée continue de cuivre de Rod fabriquée en Chine.

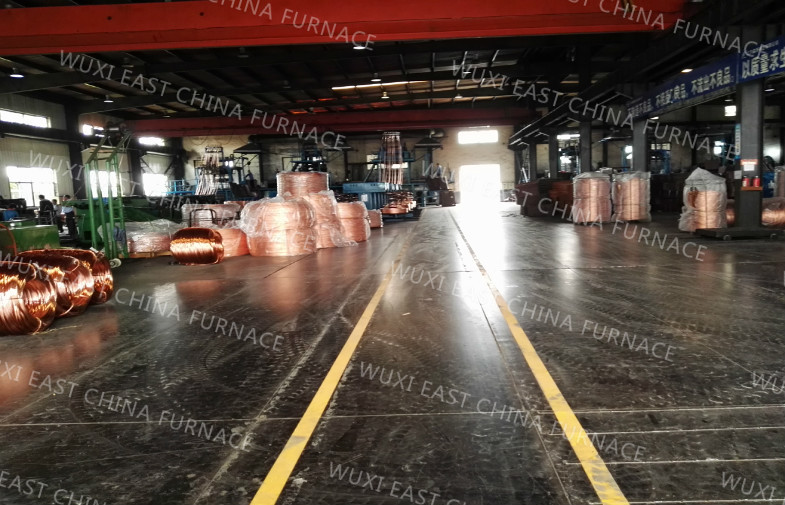

Four haut trois corps de bâti pour la coulée continue de cuivre 80-320kw de Rod 1

2)Machine de coulée continue, petits pains de guidage et dispositif de limitation

La machine de coulée continue est la partie principale du système. Elle se compose dessiner le mécanisme, après mécanisme de niveau liquide et de crystalliseur. Le mécanisme de dessin se compose du moteur servo de C.A., deux groupes de rouleaux de dessin et ainsi de suite. Il peut produire l'intervalrotation des périodes 0-1000 par minute et élaborer la tige de cuivre continue par les rouleaux de dessin. Le mécanisme suivant de la garantie de niveau liquide que le profond du crystalliseur s'insérant dans le liquide de cuivre est écurie relative. Le crystalliseur peut refroidir le liquide de cuivre dans la tige de cuivre par l'échange thermique. Chaque crystalliseur peut seul être changé et commandé.

Le cadre des petits pains de guide est installé au-dessus de la machine de coulée continue. Il est se composent de la plate-forme, de l'appui, de la poulie verticale de guide et du cylindre. Il peut mener la tige de cuivre à la chaque éolienne tête double sans perturbation.

Il y a un dispositif de contrôle de vitesse entre la machine de bâti et la machine de réceptrice pour synchroniser la vitesse de bâti et la vitesse de réceptrice avec des commutateurs de fréquence. Four trois corps de -bâti pour la coulée continue de cuivre de Rod fabriquée en Chine

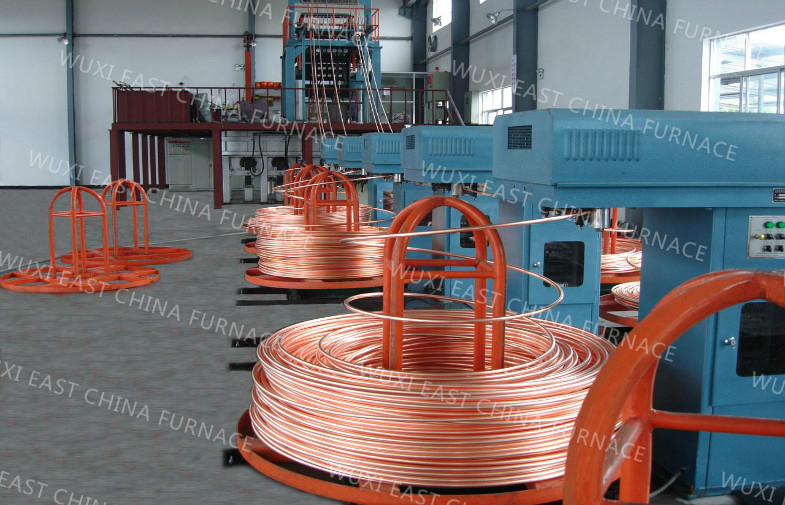

Four haut trois corps de bâti pour la coulée continue de cuivre 80-320kw de Rod 2

3)machine tête double de réceptrice

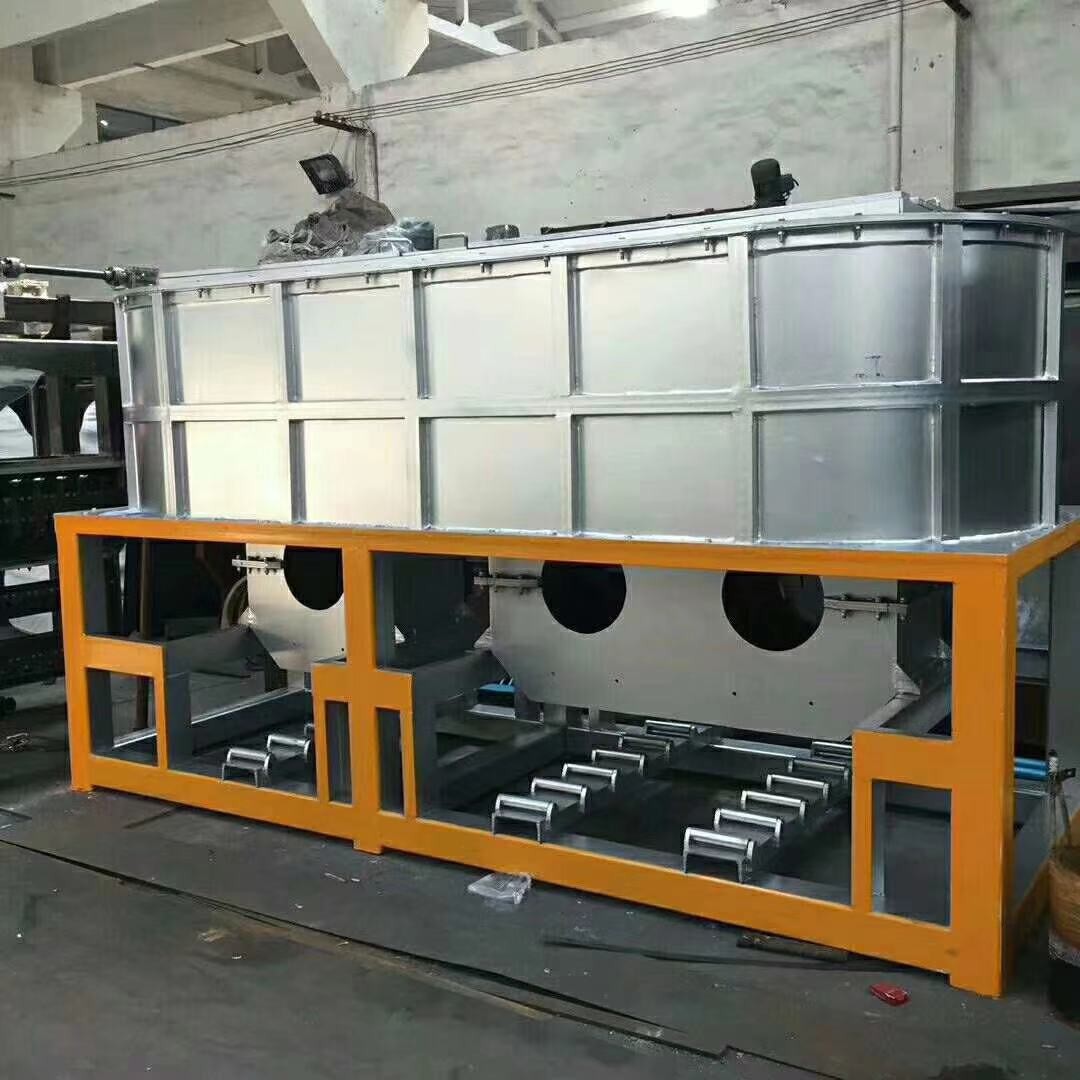

Four haut trois corps de bâti pour la coulée continue de cuivre 80-320kw de Rod 3

4)Circuit de refroidissement de refroidissement

Le circuit de refroidissement de refroidissement est un système de recyclage. Il peut fournir l'eau de refroidissement 0.2-0.4Mpa pour le congélateur, veste d'eau, bobine. Il est se composent de la tour d'eau de piscine d'eau 150M3, de pompe à eau, de tube et de refroidissement. La température de l'eau fournie au système est 20℃-30 et la quantité d'écoulement d'eau est four trois corps de -bâti de 50 M3/H. pour la coulée continue de cuivre de Rod fabriquée en Chine

Système électrique. Le système électrique est se composent du courant électrique et du système de contrôle. L'approvisionnement de système de courant électrique l'énergie à chaque inducteur par les armoires d'alimentation. Le contrôle de système de contrôle le four combiné, la machine principale, l'éolienne tête double et le circuit de refroidissement de refroidissement les mettant en gage pour travailler dans l'ordre. Le système de contrôle du four combiné est se composent du système de four de fonte et tenir le système de four. L'armoire d'opération de four de fonte et tenir l'armoire d'opération de four sont installées près du système.



5)Système de contrôle électrique

Le système de contrôle électrique de machine principale est se composent dessiner le moteur, le moteur d'ascenseur et leur système de contrôle électrique. Le moteur de dessin est seul système de contrôle disposé. Chaque éolienne tête double seul est commandée. Un tableau de commande de prise est fixé dans le cadre de l'éolienne tête double. Son bouton de commande est fixe sur la surface du cadre. Le système électrique de l'eau de refroidissement est une boîte de contrôle accrochée sur la salle de pompe de mur d'eau. Il peut commander deux pompes à eau. Four trois corps de -bâti pour la coulée continue de cuivre de Rod fabriquée en Chine



Étapes de cuivre en l'absence d'oxygène de production de coulée continue de Rod de retour d'air :
La cathode de cuivre à mettre sur le four par le système de levage pour le baking→Ajust la vitesse d'alimentation et introduisent la cathode de cuivre dans le four de fonte pour (charcle à employer pour éviter l'oxygène) l'écoulement de fonte de → dans l'écoulement se tenant de → de four dans le crystalliseur, et les tiges de cuivre viennent écoulement de → dans le →Go de dispositif de bâti par le → distinct d'étagère passent par le → de tour de tension (au contrl la vitesse de prise) passent par la machine de prise, et finissent l'enroulement.




Écoulement de processus :



Caractéristiques de produit :
puissance de sortie 1.Constant ; Vitesse de fonte rapide

économie 2.Power
protection 3.Environmental

fiabilité 4.Long
5. de forte stabilité

entretien 6.Easy
qualité du produit 7.Stable

consommation d'énergie 8.Low
l'inducteur 9.Removable peut être maintenu facilement
10.PLC commandant, et système entraîné par un moteur électrique servo
