Machine de coulée continue ascendante de vente chaude pour le laiton de tonnelier fabriqué en Chine

Composantes principales

1)Four à induction

Le four à induction est se composent du corps de four, du cadre de four et de l'inducteur. L'extérieur du corps de four est la structure métallique et l'intérieur est se composent de la brique réfractaire (耐火砖, 黏土砖) et du sable de quartz (石英砂). La fonction du cadre de four soutient le four entier. Le four est fixe sur la base par la vis de pied. L'inducteur se compose de la bobine, de la veste d'eau, du noyau de fer et du cuivre-anneau. Il y a des bobines avec la chemise d'eau sur le côté à haute tension. La tension est réglable point par point de 90V à 420V.There sont les anneaux de cuivre de court-circuit sur le côté de basse tension. Après installation un circuit électrique, elle peut émerger (浮现出现) grand écoulement actuel dans l'anneau de cuivre avec l'induction électromagnétique (de 电磁感应). Le grand écoulement actuel peut fondre l'anneau de cuivre et le cuivre électrolytique (le 电解铜 se fanent dans le four. La veste et la bobine d'eau est refroidie par l'eau. L'eau de refroidissement fait un cycle et fourni par le circuit de refroidissement de refroidissement.

2)Machine de coulée continue, petits pains de guidage et dispositif de limitation

La machine de coulée continue est la partie principale du système. Elle se compose dessiner le mécanisme (机械原理技巧), après mécanisme de niveau liquide et de crystalliseur. Le mécanisme de dessin se compose du moteur servo de C.A., deux groupes de rouleaux de dessin et ainsi de suite. Il peut produire la rotation d'intervalle de périodes 0-1000 (间隔间距) par minute et élaborer la tige de cuivre continue par les rouleaux de dessin. Le mécanisme suivant de la garantie de niveau liquide que le profond du crystalliseur s'insérant dans le liquide de cuivre est écurie relative. Le crystalliseur peut refroidir le liquide de cuivre dans la tige de cuivre par l'échange thermique. Chaque crystalliseur peut seul être changé et commandé.

Le cadre des petits pains de guide est installé au-dessus de la machine de coulée continue. Il est se composent de la plate-forme, de l'appui, de la poulie verticale de guide et du cylindre. Il peut mener la tige de cuivre à la chaque éolienne tête double sans perturbation (干扰).

Il y a un dispositif de contrôle de vitesse entre la machine de bâti et la machine de réceptrice pour synchroniser la vitesse de bâti et la vitesse de réceptrice avec des commutateurs de fréquence.

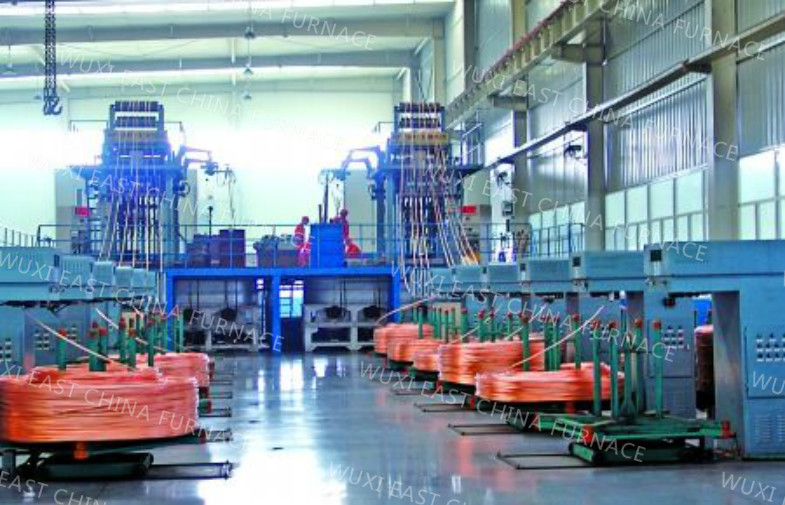

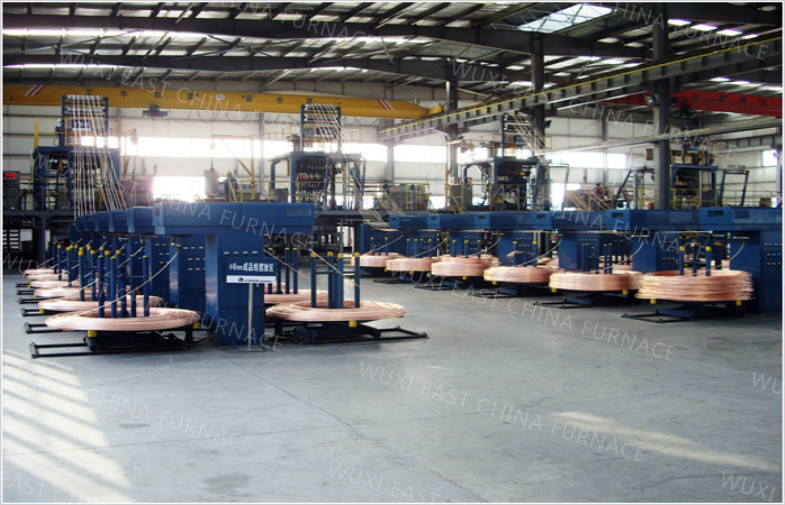

3)machine tête double de réceptrice

4)Circuit de refroidissement de refroidissement

Le circuit de refroidissement de refroidissement est un système de recyclage. Il peut fournir l'eau de refroidissement 0.2-0.4Mpa pour le congélateur, veste d'eau, bobine. Il est se composent de la tour d'eau de piscine d'eau 150M3, de pompe à eau, de tube et de refroidissement. La température de l'eau fournie au système est 20℃-30 et la quantité d'écoulement d'eau est 50 M3/H.

Système électrique. Le système électrique est se composent du courant électrique et du système de contrôle. L'approvisionnement de système de courant électrique l'énergie à chaque inducteur par les armoires d'alimentation. Le contrôle de système de contrôle le four combiné, la machine principale, l'éolienne tête double et le circuit de refroidissement de refroidissement les mettant en gage (保证) pour travailler dans l'ordre. Le système de contrôle du four combiné est se composent du système de four de fonte et tenir le système de four. L'armoire d'opération de four de fonte et tenir l'armoire d'opération de four sont installées près du système.

5)Système de contrôle électrique

Le système de contrôle électrique de machine principale est se composent dessiner le moteur, le moteur d'ascenseur (升降机) et leur système de contrôle électrique. Le moteur de dessin est (处理, 配置) seul système de contrôle disposé. Chaque éolienne tête double seul est commandée. Un tableau de commande de prise est fixé dans le cadre de l'éolienne tête double. Son bouton de commande (旋钮) est fixe sur la surface du cadre. Le système électrique de l'eau de refroidissement est une boîte de contrôle accrochée sur la salle de pompe de mur d'eau. Il peut commander deux pompes à eau.

Norme technique de cuivre finale de Rod
