machine de coulée continue ascendante en laiton de Rod de câblage cuivre de 8mm 14mm 20mm 30mm

Application

Ce système ascendant de coulée continue est employé pour produire la tige de cuivre en l'absence d'oxygène lumineuse et longue. Le système est capable de la production directement à partir du cuivre de cathode à la tige de cuivre en l'absence d'oxygène lumineuse et longue, au tube de cuivre, à la barre de cuivre plate et à tout autre produit de cuivre formé spécial.
Par rapport à la tige d'en cuivre de noir produite par le mangler traditionnel à partir du lingot de cuivre, la tige produite par cette nouvelle technologie ascendante de coulée continue a son avantage d'une meilleure qualité, d'un bas coût de production, d'un bas investissement et d'aucune pollution dans la production.

Composantes principales

1)Four à induction

Le four à induction est se composent du corps de four, du cadre de four et de l'inducteur. L'extérieur du corps de four est la structure métallique et l'intérieur est se composent du sable de brique réfractaire et de quartz. La fonction du cadre de four soutient le four entier. Le four est fixe sur la base par la vis de pied. L'inducteur se compose de la bobine, de la veste d'eau, du noyau de fer et du cuivre-anneau. Il y a des bobines avec la chemise d'eau sur le côté à haute tension. La tension est réglable point par point de 90V à 420V.There sont les anneaux de cuivre de court-circuit sur le côté de basse tension. Après installation un circuit électrique, elle peut émerger grand écoulement actuel dans l'anneau de cuivre avec l'induction électromagnétique. Le grand écoulement actuel peut fondre l'anneau de cuivre et le cuivre électrolytique se fanent dans le four. La veste et la bobine d'eau est refroidie par l'eau. L'eau de refroidissement fait un cycle et fourni par le circuit de refroidissement de refroidissement.

2)Machine de coulée continue, petits pains de guidage et dispositif de limitation

La machine de coulée continue est la partie principale du système. Elle se compose dessiner le mécanisme, après mécanisme de niveau liquide et de crystalliseur. Le mécanisme de dessin se compose du moteur servo de C.A., deux groupes de rouleaux de dessin et ainsi de suite. Il peut produire la rotation d'intervalle de périodes 0-1000 par minute et élaborer la tige de cuivre continue par les rouleaux de dessin. Le mécanisme suivant de la garantie de niveau liquide que le profond du crystalliseur s'insérant dans le liquide de cuivre est écurie relative. Le crystalliseur peut refroidir le liquide de cuivre dans la tige de cuivre par l'échange thermique. Chaque crystalliseur peut seul être changé et commandé.

Le cadre des petits pains de guide est installé au-dessus de la machine de coulée continue. Il est se composent de la plate-forme, de l'appui, de la poulie verticale de guide et du cylindre. Il peut mener la tige de cuivre à la chaque éolienne tête double sans perturbation.

Il y a un dispositif de contrôle de vitesse entre la machine de bâti et la machine de réceptrice pour synchroniser la vitesse de bâti et la vitesse de réceptrice avec des commutateurs de fréquence.

3)machine tête double de réceptrice

4)Circuit de refroidissement de refroidissement
Le circuit de refroidissement de refroidissement est un système de recyclage. Il peut fournir l'eau de refroidissement 0.2-0.4Mpa pour le congélateur, veste d'eau, bobine. Il est se composent de la tour d'eau de piscine d'eau 150M3, de pompe à eau, de tube et de refroidissement. La température de l'eau fournie au système est 20℃-30 et la quantité d'écoulement d'eau est 50 M3/H.
Système électrique. Le système électrique est se composent du courant électrique et du système de contrôle. L'approvisionnement de système de courant électrique l'énergie à chaque inducteur par les armoires d'alimentation. Le contrôle de système de contrôle le four combiné, la machine principale, l'éolienne tête double et le circuit de refroidissement de refroidissement les mettant en gage pour travailler dans l'ordre. Le système de contrôle du four combiné est se composent du système de four de fonte et tenir le système de four. L'armoire d'opération de four de fonte et tenir l'armoire d'opération de four sont installées près du système.

5)Système de contrôle électrique
Le système de contrôle électrique de machine principale est se composent dessiner le moteur, le moteur d'ascenseur et leur système de contrôle électrique. Le moteur de dessin est seul système de contrôle disposé. Chaque éolienne tête double seul est commandée. Un tableau de commande de prise est fixé dans le cadre de l'éolienne tête double. Son bouton de commande est fixe sur la surface du cadre. Le système électrique de l'eau de refroidissement est une boîte de contrôle accrochée sur la salle de pompe de mur d'eau. Il peut commander deux pompes à eau.

Organigramme

La chute en laiton est associée aux fours de fonte par le dispositif de remplissage (selon les besoins de l'utilisateur), (si les matières premières n'est pas le cuivre 1# rouge, notre société peut concevoir et installer le four reverberatory avant des fours de fonte pour enlever l'impureté de cuivre). Le plat de cuivre par l'inducteur de type W dans le liquide, coulent alors sans à-coup de l'entrepôt de transition dans le four se tenant, et sont alors dans le procédé régulier de réduction par la surface couverte de charbon de bois, enfin est cristallisé vite à la tige d'en cuivre de fonte par le crystallizerof l'usine de retour d'air par le processus de cuivre ascendant de tige en même temps, fonte la tige que de cuivre casted vers le haut par intermittence par le rouleau de la traction deux. La tige d'en cuivre de fonte par la machine de transport, et le wheelframe, la vitesse ajustant la vitesse, alors sur l'éolienne automatique pour enrouler la tige de cuivre.

ARTICLE DE PAIEMENT

Terme de paiement : 30%T/T à l'avance, 70%T/T avant la livraison.

APPUI D'INSTALLATION

Le vendeur enverra 2 ou 3 techniciens à l'usine de l'acheteur pour diriger l'installation de machine ; l'acheteur devrait payer USD100/day/person leur salaire. L'acheteur sera responsable des frais et du logement de voyage.

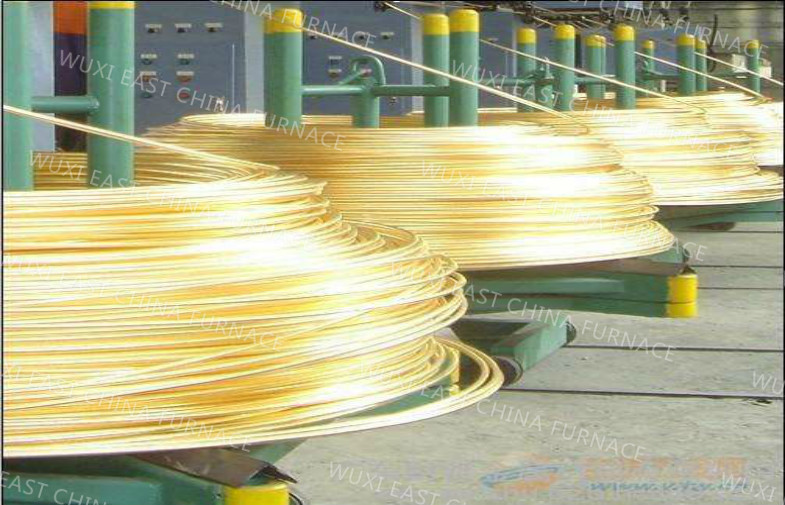

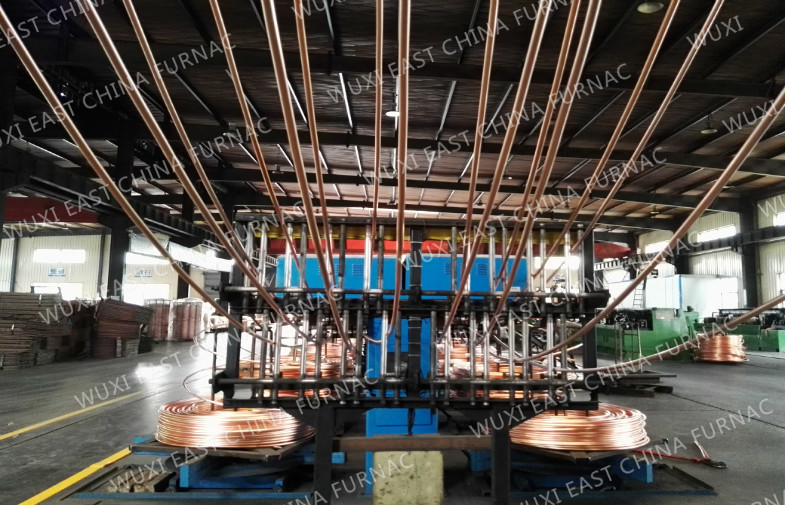

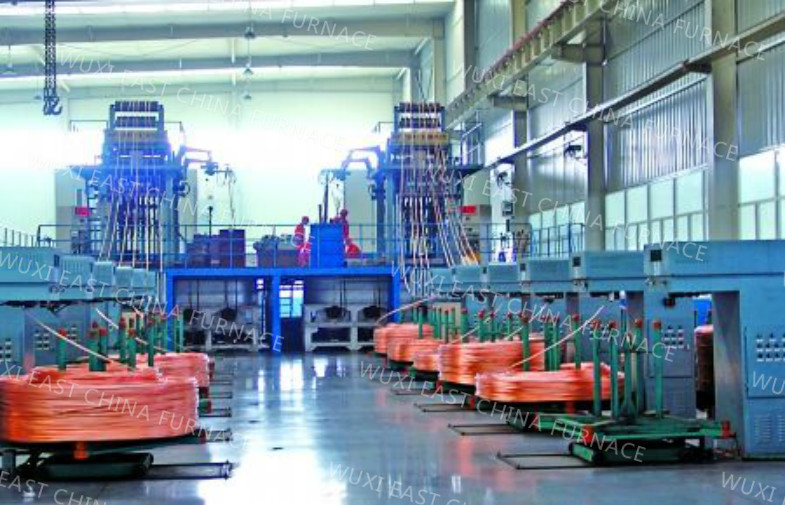

IMAGES DE PRODUIT
